все об электродвигателях || Полная обмотка электродвигателя ВЭМ 7,5 кВт 3000 об/мин

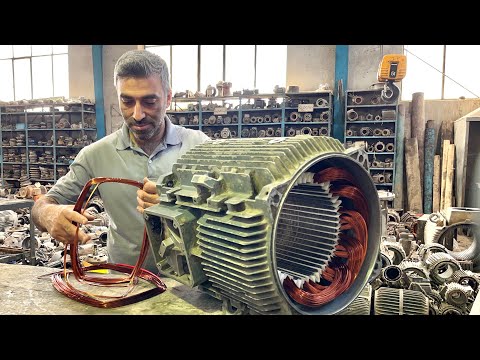

Привет и добрый день всем друзьям и подписчикам канала Coil_Magnet. Сегодняшнее видео посвящено полному процессу перемотки электродвигателя VEM мощностью 7,5 кВт и частотой вращения 3000 об/мин. На первом этапе мы удаляем поврежденные провода из пазов статора. Затем пазы статора тщательно осматриваются, чтобы убедиться, что внутри ничего не осталось, а статор тщательно очищается. Теперь пришло время повторно изолировать пазы статора, для чего мы использовали бумагу NUMEX толщиной 0,25 мм. Затем мы приступаем к намотке катушек двигателя с использованием 3 проводов размером 0,85 мм каждый. После этого катушки вставляются в пазы статора по порядку. После этого катушки соединяются между собой, и для этого двигателя тип соединения последовательный. Наконец, вы увидите процесс связывания катушек. Вот некоторая информация о перемотке этого электродвигателя: Количество катушек**: 6 Вес каждой катушки**: 1 кг Общий вес использованного провода**: 6 кг Размер используемого провода**: 3 × 0,85 мм Количество витков на катушку**: 42 Тип соединения**: последовательное Количество пазов статора**: 24 Тип используемой изоляционной бумаги**: NUMEX 0,25 мм 00:00 Удаление поврежденных проводов из пазов статора 03:13 Удаление поврежденной изоляции и очистка статора 07:03 Повторная изоляция пазов статора 10:05 Вставка катушек двигателя в пазы статора 12:10 Связывание катушек двигателя 18:05 Подключение катушек двигателя (последовательное соединение) 20:53 Пайка соединений 20:35 Изоляция соединений 22:13 Связывание катушек двигателя Надеюсь, вам понравится смотреть это видео и оно будет полезным. Если вам нравятся такие видео, пожалуйста, подпишитесь на наш канал и поддержите нас своими лайками и комментариями.
