всё об электродвигателях || Полная обмотка электродвигателя BBC мощностью 22 кВт 1500 об/мин

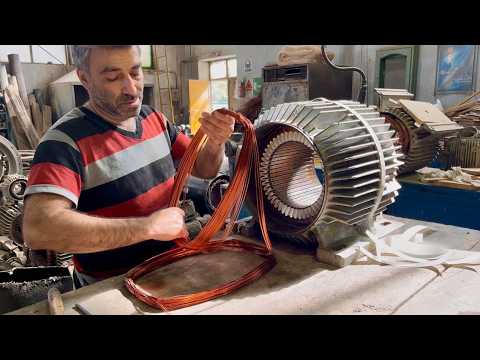

Доброго времени суток всем друзьям и подписчикам канала coil_magnet! Сегодняшнее видео посвящено намотке электродвигателя BBC мощностью 22 кВт на 1500 витков. Сначала необходимо удалить неисправные провода из пазов статора. Затем мы тщательно осматриваем внутреннюю часть пазов статора, чтобы убедиться, что внутри ничего не осталось, и полностью очищаем статор электродвигателя. Теперь нужно заново изолировать пазы статора, используя бумагу NUMEX толщиной 0,30 мм. Затем приступаем к намотке катушек электродвигателя. Сечение используемого провода: (2*0,95 мм)-(2*0,85 мм) Далее катушки вставляются в пазы статора по порядку. После этого наступает очередь соединить катушки между собой, что в данном электродвигателе осуществляется параллельно. Наконец, вы можете увидеть намотку катушек. Здесь мы приводим информацию о намотке этого электродвигателя. Количество катушек: 6 Вес каждой катушки: 1,8 кг Общий вес используемого провода: 10,8 г Сечение используемого эмалированного провода: (2*0,95 мм)-(2*0,85 мм) Количество витков каждой катушки: 38 Тип параллельной намотки Количество пазов статора: 36 Тип используемой изоляционной бумаги: NUMEX 0,30 мм ‎00:00Снятие Повреждённые провода изнутри ‎Пазы статора ‎03:07 Очистка статора электродвигателя ‎03:58 Повторная изоляция пазов статора ‎07:11 Намотка катушек электродвигателя ‎08:28 Установка катушек в пазы электродвигателя ‎17:37 Протяжка катушек электродвигателя ‎21:10 Соединение катушек электродвигателя (заголовок) ‎23:44 Пайка соединений ‎25:06 Протяжка катушек электродвигателя ‎Надеюсь, вам понравится это видео и оно будет вам полезно. ‎Если вам нравятся подобные видео, подписывайтесь на наш канал и поддержите нас лайками и комментариями.
