всё об электродвигателях || Полная обмотка электродвигателя 250 кВт, 1500 об/мин

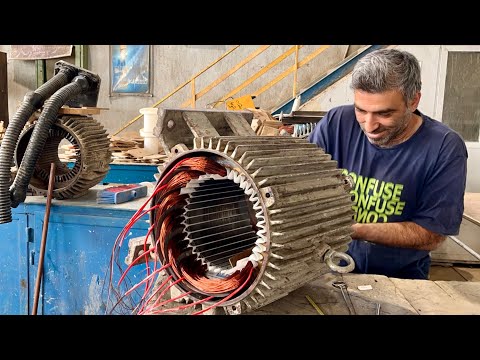

Доброго времени суток всем друзьям и подписчикам канала coil_magnet! Сегодняшнее видео посвящено намотке электродвигателя мощностью 250 кВт и 1500 витков марки JEMCO. Сначала необходимо удалить поврежденные провода из пазов статора. Затем мы тщательно осматриваем внутреннюю часть пазов статора, чтобы убедиться, что внутри ничего не осталось, и тщательно очищаем статор электродвигателя. Теперь пора заново изолировать пазы статора, для чего мы использовали бумагу NUMEX толщиной 0,35 мм. Затем мы приступили к намотке катушек электродвигателя. Сечение используемого провода: 14*1,4 мм. Далее катушки вставляются в пазы статора по порядку. После этого наступает очередь соединить катушки между собой, что в данном электродвигателе осуществляется параллельно. Наконец, вы можете увидеть намотку катушек. Здесь представлена ​​информация о намотке электродвигателя. Количество катушек: 12. Вес каждой катушки: 11. Общий вес используемого провода: 132 кг. Сечение используемого эмалированного провода: 14*1,4 мм. Количество витков на каждой катушке: 5. Тип параллельной намотки. Количество пазов статора: 72. Тип используемой изоляционной бумаги: NUMEX 0,35 мм. ‎00:00Удаление неисправных проводов из внутренней части. Статор пазов ‎05:12 Очистка статора электродвигателя ‎08:46 Повторная изоляция пазов статора ‎13:56 Намотка катушек электродвигателя ‎15:30 Установка катушек в пазы электродвигателя ‎42:48 Протяжка катушек электродвигателя ‎47:48 Выполнение соединений между катушками электродвигателя (заголовок) ‎56:46 Пайка соединений ‎58:29 Изоляция соединений электродвигателя ‎Протяжка катушек электродвигателя ‎Надеюсь, вам понравится это видео и оно будет вам полезно. Если вам нравятся подобные видео, подписывайтесь на наш канал и поддержите нас лайками и комментариями.
