всё об электродвигателях || Полная обмотка электродвигателя BBC мощностью 45 кВт, 1500 об/мин

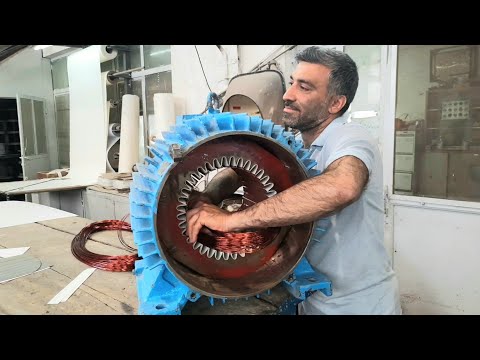

Доброго времени суток всем друзьям и подписчикам канала coil_magnet! Сегодняшнее видео посвящено обмотке с нуля до сотни электродвигателя BBC мощностью 45 кВт и 1500 витков. Сначала необходимо удалить неисправные провода из пазов статора, затем тщательно осмотреть внутреннюю часть пазов статора, чтобы убедиться, что внутри ничего не осталось, и полностью очистить статор электродвигателя. Теперь нужно заново изолировать пазы статора, используя бумагу NUMEX толщиной 0,25 мм. Затем мы приступили к намотке катушек электродвигателя. Сечение используемого провода: (3*1,15 мм),(2*1,2 мм) Далее катушки вставляются в пазы статора по порядку. После этого наступает очередь соединить катушки между собой, что в данном электродвигателе выполнено последовательно-параллельно. Наконец, вы можете увидеть намотку катушек. Здесь мы приводим информацию о намотке этого электродвигателя. Количество катушек: 12 Вес каждой катушки: 2,6 кг Общий вес используемого провода: 31,2 кг Сечение используемого эмалированного провода: (3*1,15 мм),(2*1,2 мм) Количество витков каждой катушки: 21 Тип намотки: последовательно-параллельный Количество пазов статора: 48 Тип используемой изоляционной бумаги: NUMEX 0,25 мм ‎00:00 Удаление неисправных проводов изнутри Пазы статора ‎05:33 Очистка статора электродвигателя ‎06:50 Повторная изоляция пазов статора ‎11:07 Намотка катушек электродвигателя ‎12:04 Установка катушек в пазы электродвигателя ‎27:08 Протяжка катушек электродвигателя ‎30:35 Соединение катушек электродвигателя (заголовок) ‎35:29 Пайка соединений ‎36:56 Изоляция соединений ‎38:47 Протяжка катушек электродвигателя ‎Надеюсь, вам понравится это видео и оно будет вам полезно. ‎Если вам нравятся подобные видео, подпишитесь на наш канал и поддержите нас лайками и комментариями.
