все об электродвигателях || Полная обмотка электродвигателя ASEA 45кВт 1500 об/мин

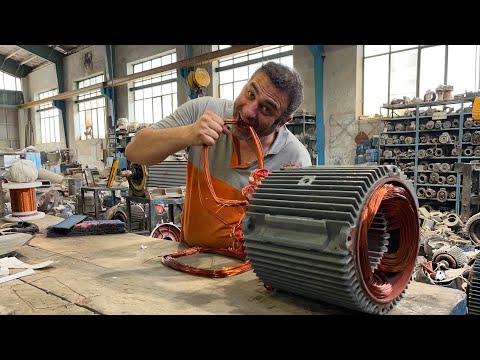

Привет и доброго времени всем друзьям и подписчикам канала coil_magnet Сегодняшнее видео посвящено намотке электродвигателя мощностью 45 кВт на 1500 витков от бренда ASEA На первом этапе мы должны удалить дефектные провода из пазов статора. Затем мы внимательно осматриваем внутреннюю часть пазов статора, чтобы убедиться, что внутри ничего не осталось, и тщательно очищаем статор электродвигателя. Теперь пришло время повторно изолировать пазы статора, для чего мы использовали бумагу NUMEX толщиной 0,30 мм. Затем мы приступили к намотке катушек электродвигателя, для чего используются 2 провода размером 1,35 мм, один провод размером 1,30 мм и один провод размером 1,32 мм. Далее катушки вставляются в пазы статора по порядку. После этого наступает очередь соединить катушки между собой, что в этом электродвигателе соединено последовательно-параллельно. Наконец, вы можете увидеть обмотку катушек. Здесь мы предоставляем вам информацию об обмотке этого электродвигателя. Количество катушек: 12. Вес каждой катушки: 2,4 кг. Общий вес используемого провода: 28,8 кг. Размер используемого эмалированного провода: 2*1,35-1,32-1,30. Количество витков каждой катушки: 22. Тип обмотки: последовательно-параллельная. Количество пазов статора: 48. Тип используемой изоляционной бумаги: NUMEX 0,30 мм. 00:00 Удаление дефектных проводов из пазов. Статор ‎04:47 Очистка статора электродвигателя ‎06:50 Повторная изоляция пазов статора ‎Обмотка катушек электродвигателя10:48 ‎12:21 Вставка катушек электродвигателя в пазы статора ‎19:00 Продевание катушек электродвигателя ‎23:10 Выполнение соединений между катушками электродвигателя (заголовок) ‎29:25 Пайка соединений ‎30:35 Изоляция соединений ‎31:26 Продевание катушек электродвигателя ‎Надеюсь, вам понравится смотреть это видео и оно будет для вас полезным ‎Если вам нравятся такие видео, подпишитесь на наш канал и поддержите нас своими лайками и комментариями.
