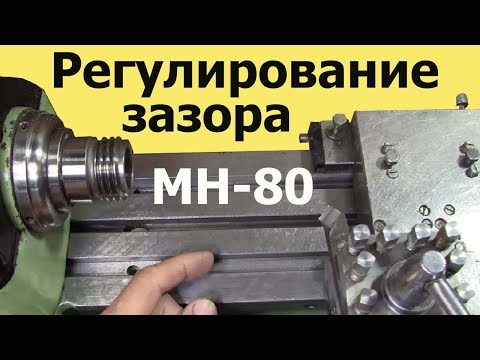

Показана регулировка зазоров в суппорте токарного станка МН-80. Подробно показано, как устроены и как регулируются поперечная подача и продольная подача поворотного суппорта. Приглашаю посмотреть другие видео на моём канале в плейлистах «Токарный станок МН-80. Модернизация»: • Токарный станок МН-80. Модернизация "Инструмент. Затачивание инструмента": • Самодельный инструмент. Затачивание инстру... «Станки. Ремонт и доработки. Модернизация»: • Станки. Ремонт и доработки. Модернизация «Необычные работы на станках»: • Необычные работы на станках Приглашаю на мой канал:
https://www.youtube.com/my_videos?ar=... Адрес этого видео: • Токарный станок МН-80. РЕГУЛИРОВКА ЗАЗОРОВ... И в поперечной, и в продольной подаче зазоры в соединениях винт-гайка регулируются легко и просто. И положение клиньев, и зазоры в соединении винт-гайка в обеих подачах регулируются винтами. Без разборки. Осевые зазоры ходовых винтов обеих подач регулируются также просто, винтами. Только сначала надо снять ручки и лимбы. Тогда откроется доступ к регулировочным винтам. Про эти регулировки рассказано подробно. Разобрал поперечную и продольную подачи и покажу регулировочные места. И у поперечной подачи, и у продольной подачи поворотного суппорта необходимо регулировать по два зазора: осевые зазоры в ходовых винтах и зазоры в соединениях ходовой винт - гайка. Конструкции обеих подач похожи. У поперечной подачи ходовой винт вворачивается в разрезную гайку, которая закрепляется на верхней части суппорта четырьмя винтами. Для уменьшения зазора в резьбе ходового винта разрезную гайку надо сжать. Для этого надо закручивать специальный винт. При этом уменьшится диаметр резьбы в гайке, и винт будет вращаться более туго. Перед регулировкой осевого зазора в ходовом винте поперечной подачи необходимо снять ручку и лимб. Этот осевой зазор регулируется положением установочного кольца. А это положение определяется величиной выступания трёх специальных винтов и фиксируется тремя крепёжными винтами. Эту регулировку лучше сделать в разобранном виде, чтобы на лёгкость вращения ходового винта не оказывало влияния трение в ластохвостах. Также подробно рассказано про продольную подачу поворотного суппорта. У верхних салазок ходовой винт тоже вворачивается в разрезную гайку, которая закреплена на подвижной части верхних салазок четырьмя винтами. Для уменьшения зазора в резьбе разрезную гайку надо сжать специальным винтом. Но этому препятствую крепёжные винты. Поэтому перед тем, как сжать гайку, необходимо ослабить эти крепёжные винты. Регулировка зазоров в ластохвостах поперечной и продольной подач регулируется с помощью клиньев - винтами. Так же, с помощью клина, регулируется зазор в направляющих станины – тоже винтами. Про регулировку этого зазора на моём канале есть видео: • Токарный станок МН-80. Как УСТРАНИТЬ ЛЮФТ ... Вот так, довольно просто, регулируются зазоры в суппорте токарного станка МН-80.
