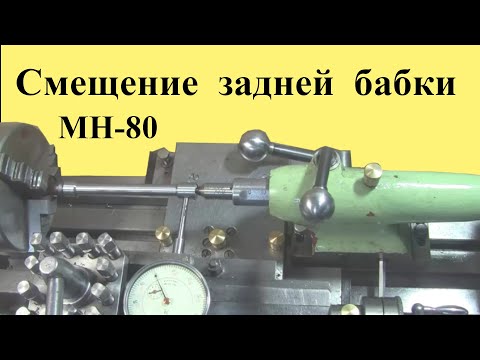

Показано выставление задней бабки токарного станка МН-80. Для этого изготовил оправку –поверочную скалку. Её можно использовать и для смещения задней бабки при точении конусов в центрах. Как я это делаю, покажу в одном из следующих видео. Приглашаю посмотреть другие видео на моём канале в плейлистах «Токарный станок МН-80. Модернизация»: • Токарный станок МН-80. Модернизация «Часовой токарный станок Т-65»: • Часовой токарный станок Т-65 «Станки. Ремонт и доработки. Модернизация»: • Станки. Ремонт и доработки. Модернизация «Инструмент. Затачивание инструмента»: • Самодельный инструмент. Затачивание и... «Изделия из шаров. Работа с шарами» • Изделия из шаров. Работа с шарами Приглашаю на мой канал:
https://www.youtube.com/my_videos?ar=... Адрес этого видео: • Токарный станок МН-80. ВЫСТАВЛЕНИЕ за... Я снимал подошву задней бабки при точении канавки в её корпусе для улучшения смазки пиноли. Как я улучшил смазку пиноли, показано в видео: • Токарный станок МН-80. УЛУЧШЕНИЕ СМАЗ... После этого надо было проверить и обеспечить, чтобы ось пиноли задней бабки совпадала с осью шпинделя. Подробно показано, как с помощью сделанной оправки и стрелочного индикатора проверяю и регулирую положение задней бабки в горизонтальной плоскости и проверяю положение задней бабки и в вертикальной плоскости. Отрегулировать положение в вертикальной плоскости нельзя. Показан эскиз, по которому точил оправку. Подробно показано, как я сделал эту оправку. Прежде чем пользоваться оправкой при выставлении задней бабки, необходимо установить центра в заднюю и переднюю бабки. У этого станка можно установить конус в переднюю бабку через промежуточную втулку. Но при этом возможно получить большое биение рабочего конуса. Поэтому я решил выточить конус по месту. В заднюю бабку ставлю невращающийся центр, потому что я хочу выставить заднюю бабку более точно. Перед началом проверки уменьшил люфт суппорта регулировочным клином с помощью двух винтов. Как я регулирую этот люфт, показано в моём видео «Токарный станок МН-80. Как УСТРАНИТЬ ЛЮФТ суппорта»: • Токарный станок МН-80. Как УСТРАНИТЬ ... Вот так просто сделать оправку-скалку и пользоваться ей для регулирования положения задней бабки вашего станка.
