1. Часть 1. Подготовка к ГИА для слесарей сборщиков летательных аппаратов. Учимся клепать. Теория.

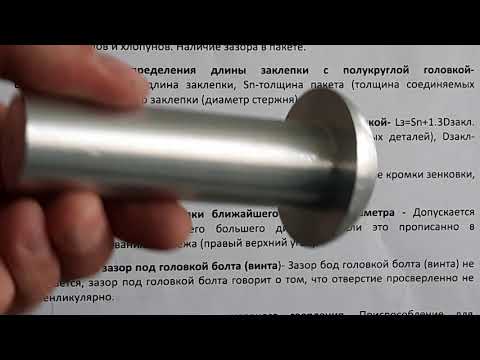

Не учебное пособие для слесарей сборщиков авиационной техники, для сборщиков клепальщиков. Производство летательных аппаратов. Немного теории, тот минимум и самое необходимое для того, чтобы приступить к выполнению клепальных работ. 1. Допуски на выступание/утопание потайных головок заклепок: утопание не допускается, выступание от 0.01-0.1 мм., выступание до 0.15 мм. разрешается 10% в шве не подряд, выступание до 0.2 мм. разрешается фрезерование (торцовка) закладной головки заклепки, выступание свыше 0.2 мм. заклепка высверливается, гнездо дозенковывается, отверстие проверяется калибр пробкой и устанавливается новая заклепка. 2. Допустимый зазор под закладной головкой заклепки с полукруглой головкой: зазор под полукруглой головкой заклепки не допускается. 3. Допустимый зазор в пакете: пакет - толщина соединяемых деталей, зазор в пакете допускается до 0.3мм. при условии, что не прощупывается тело заклепки. 4. Допустимая минимальная перемычка: перемычка – это расстояние от центра отверстия до края детали. Минимальная перемычка должна быть не менее двух диаметров отверстия. 5. Прямой способ клепки: это когда удары молотком наносятся по стержню заклепки и образуется замыкающая головка заклепки, а со стороны закладной головки заклепки прикладывается массивная поддержка. 6. Методы клепки: прессовый, при помощи пневмопресса (скобы), ударный, при помощи пневмомолотка и поддержки. 7. Основные диаметры обычных заклепок и диаметры сверл под отверстия к заклепкам: Диаметр заклепок мм. Диаметр сверла под заклепки мм 2.6мм. - 2.7мм. 3.0мм. - 3.1мм. 3.5мм. - 3.6мм. 4.0мм. - 4.1мм. 5.0мм. - 5.1мм.. 8. Минимальный выход резьбы винта (болта из гайки): минимальный выход резьбы должен быть не менее одного шага резьбы. 9. Шаг: шаг, это расстояние от центра до центра отверстий. 10. Обратный способ клепки: Обратный способ клепки, это когда удары молотком наносятся по закладной головке заклепки, а со стороны стержня прикладывается поддержка и образуется замыкающая головка заклепки. Рутуб-
