Построение основы капители средствами Компас-3D: эскизы, элемент вращения, поверхность по траектории, поверхности-заплатки, сшивка поверхностей, массивы, булевы операции, экспорт-импорт в STEP, редактирование модели на основе STEP (размеры геометрии, системы координат). Файлы трехмерных моделей Компас-3D v.22 (Учебная версия) и рисунки:

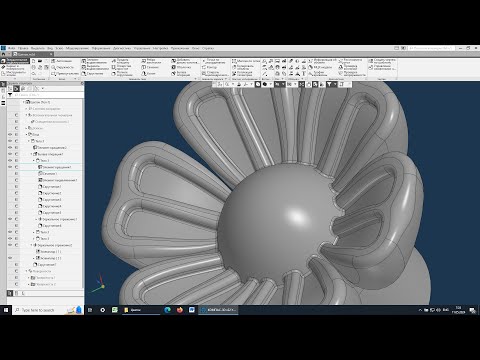

Видео-сюжеты о создании фрагментов капители (с файлами моделей): Листок: • Лист капители в Компас-3D Цветок: • Цветок капители в Компас-3D Завиток: • Завиток капители в Компас-3D
https://vk.com/id324039617 00:00 Обзор задачи 01:57 Эскиз траектории 07:14 Эскиз профиля 12:55 Поверхность по траектории 13:59 Зеркало, массив и сшивка поверхности 16:22 Поверхности-заплатки 19:26 Сшивка поверхности в тело 22:26 Эскиз для цилиндрической части 26:56 Тело на основе элемента вращения 27:55 Булево объединение тел модели 29:02 Сохранение модели в STEP-файл 31:47 Импорт STEP-файла и редактирование размеров геометрии в нем 36:38 Создание новой локальной системы координат в модели на основе STEP-файла
