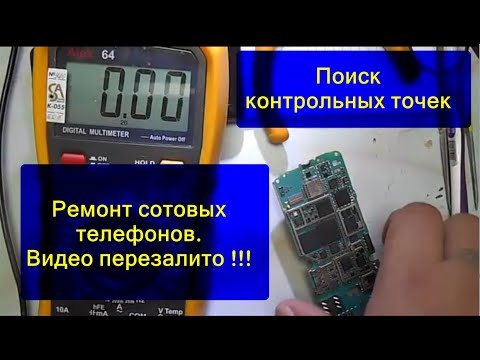

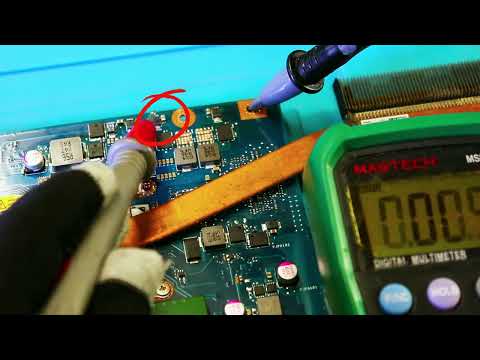

Ремонт мобильных телефонов ; поиск контрольных точек и измерение

Если нету мультиметра можно заказать не дорогой но проверенный HYELEC Mini :
Как и обещал , немного расшифровок !!! VIO-1.8 VAUX-2.5 VR1-2.5 VRFC-1.8 VANA-2.5 VDRAM-1.8 VCORE-1.4 VRCD1-4.75 VSIM2- 3v. VSIM- 1.8/3v. ----------------------------------------------------------------------------------------------------------- Nokia наиболее часто встречающиеся платформа ВВ5 Часть CMT - Cellular Mobile TelePhone управляется Rapido или Rap VCORE Напряжение питания ядра процессора (CORE-ядро) поступает только на Rapido или Rap VRFC Напряжение питания РФ части процессора поступает только на Rapido или Rap VIO Напряжение питания устройств ввода\вывода где только нет VDRAM \ динамического ОЗУ как правило Combo Flash VSIM1\VSIM2 Думаю всем понятно хотя на некотрых моделях с одного из них запитывается цыфровой микрофон VANA ANA - analog для аналоговых устройств ???? VAUX Напряжение питания скорее всего вспомогательных устройств (Auxiliary - вспомогательный) VBACK Напряжение для маленькой батарейки (backup battery) VMMC Напряжение питает карту памяти ------------------------------------------------------------------------------------------------------------- 1..TEMP_PRODUCT, TEMP, TEMPERATURE, THERM, BTEMP ---терморезистор 2..KEY, KEY_ROW, KEY_COL ---кнопки 3..MIC-----микрофон 4..SPK, SPEAKER ----динамик 5..FOLDER, FLIP, SLIDE ----датчик (открытия/ закрытия) крышки 6..CAMERA,CAM, VCAM ---камера 7..VBAT----питание идущее от АКБ 8..MP3---цепь МР3 плеера 9..BACKLIGHT, LED ---подсветка 10..PWR_ON, END_KEY, ONKEYN, ON/OFF, END, ON_OFF, POWER, END_ON/OFF, ONKEY_N --- (вкл\выкл) 11..EAR---наушники 12.. DCS----стандарт мобильной связи в частотном диапазоне 1800 Мгц 13.. VCHARGE, CHARGE, +DCVOLT ,TA_VEXT, V_EXT_CHARGE, VCHG --питаниеЗУ 14..YMU, MELODY IC----ямаха 15..ANT---антенна 16..NC---пустая ножка микросхемы 17..LCD---экран 18..VIBRATOR, VIB---виброзвонок 19.. VCC---напряжение управления сигналом передачи 20..SIM---сим приёмник 21..Bluetooth----блютуз 22..IRDA---икпорт 23..TX---передача данных (T - Transfer (передача), TX - передача 24..RX---приём данных (R - Receive (прием), RX - прием данных 25..EMIF, EMI FILTER ---стекляшка 26.. VAUDIO_2.8V----питание аудио 27.. VCAM_2.8V----питание камера 28.. OSC---кварц 29.. AFC---автоматическая регулировка частоты 30.. RF---частота принимаемого сигнала 31.. VREG---напряжение регулирующее выдачу питающих напряжений с ИС питания 32..VSYN—напряжение основной тактовой частоты 33.. VREF---контрольное напряжение ИС питания 34.. VCC---напряжение управления сигналом передачи 35.. PLL---автофазовая подстройка частоты 36.. TP--- контрольная точка 37.. JT, CN, JTAG---конектор 38.. RAM--- оперативная память с произвольным доступом 39.. BAND SEL-----выбор частотного диапазона 40.. CLK------тактовая частота синхронизирующая работу всех блоков аппарата Думаю пока для начала хватит !!!
