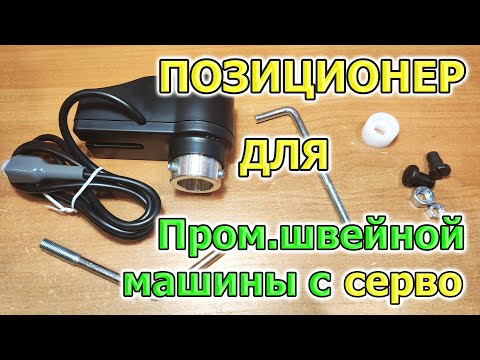

В ролике участвует оборудование: • Прямострочная машина с двойным продвижением; • WR561-1 Сервопривод "HMC" 220V/550W (с позиционером); • WR561-2 Сервопривод "HMC" 220V/750W (без позиционера); • Позиционер для HMC WR-561 "Typical"; • плоская отвертка и шестигранный ключ. Что дает остановка иглы в заранее заданном положении - в верхнем или нижнем? Остановка иглы внизу позволяет избежать смещения материала, и дополнительно экономит время, так как не нужно рукой подкручивать маховое колесо. Как итог работа швеи становиться комфортной и более эффективной и позиционер помогает решить эту задачу. Как устроен позиционер? Внутри корпуса находится электрическая плата, сигнал к ней идет по проводу от блока управления мотором. В комплекте к позиционеру идут винты и шпильки, которые имеют разный шаг резьбы. Из них необходимо выбрать подходящие именно для вашей машины. Устанавливается позиционер на маховое колесо швейной машины с помощью втулки и винтов. Для фиксации используются шпильки. Что понадобится для установки позиционера? Для установки вам понадобится: плоская отвертка и шестигранный ключ Как устанавливается позиционер? Втулка надевается на вал махового колеса, Шпилька вкручивается в корпус машины, Позиционер надевается на втулку, Оставляется зазор между корпусом и шкивом, Нижняя часть позиционера фиксируется шпилькой, Разъем позиционера подсоединяется к блоку управления мотором, в специальное гнездо с символом «позиционер», Включается блок управления. Настройка включения функции позиционирования в нижнем положении иглы: Зайдите в меню параметров, удерживая пару секунд кнопку с символом «II». С помощью кнопки «Стрелка» выбираете на дисплее параметр «Р – 2». Нажимаете «Квадрат». Сигнал на табло «I» означает, что позиционер выключен. Меняете кнопкой «Стрелка» на «O» - Позиционер включен. Сохраняете заданные настройки кнопкой «II», удерживая кнопку 2-3 секунды. Заключительный этап установки Вращая маховое колесо, выставляете нижнее положение иглы и закрепляете позиционер на валу махового колеса тремя винтами, используя шестигранный ключ. Позиционер установлен! Теперь после каждой остановки шитья игла будет в нижнем положении. Нажимаете на педаль ножного привода и игла поднимается вверх Настройка функции позиционирования в верхнем положении иглы: Зайдите в меню параметров, удерживая пару секунд кнопку с символом «II». С помощью кнопки «Стрелка» выбираете на дисплее параметр «Р – 3» Нажимаете «Квадрат». Выбираете нужное вам значение: «I» - игла внизу, «О» - игла вверху. Сохраняете настройки кнопкой "II" Игла останавливается в верхнем положении! Вывод: Чтобы работать с позиционером, сначала на блоке управления включите функцию позиционирования, а потом сделайте выбор остановки иглы в нижнем или верхнем положении, выбрав и сохранив нужную настройку. В ассортименте компании «Веллтекс» представлены сервоприводы «HMC» мощностью 550 и 750 Вт в комплекте с позиционером. Если на Вашей машине уже установлен сервопривод «HMC» без позиционера, можно просто купить позиционер «HMC» и установить его. Теперь Вы умеете это делать самостоятельно! Более детальная информация: Полный каталог оборудования:
