#4. Зарядка для 10 шт. 18650 за 5$. . Тесты ME4057 не боится переплюсовки.

ME4057 -
Отсеки для 18560 -
Контроллер заряда Li-Ion (TP4056) -
Блок питания БУ но качественный 5 В 2,5 А -

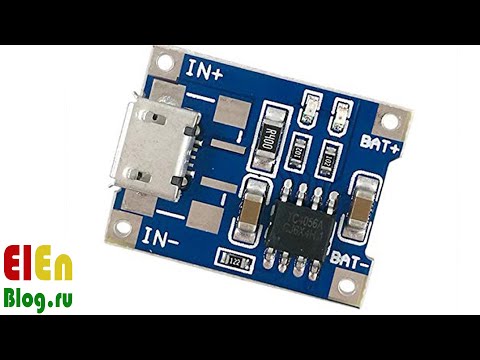

Для недорого портативного зарядного устройства удобно использовать модули на микросхемах TP4056. Комплект из 10 плат стоит копейки, около 1 доллара. Микросхема TP4056 при переплюсовке сгорает, с дымом, отпаиванием от платы, что недопустимо для зарядного устройства, в которое очень часто будут вставлять АКБ. Легко ошибиться с полярностью АКБ и зарядное устройство выйдет из строя. Есть очень простое и недорогое решение данной проблемы, выпускается микросхема ME4057 которая по выводам 1 к 1 соответствует 4056 но не боится переплюсовки. Поэтому я купил микросхемы ME4057 и буду их ставить вместо 4056. Для эксперимента заменил на одной плате микросхему и провел тесты на КЗ, измерил ток заряда. С КЗ все хорошо, микросхема ME4057 не боится КЗ, а вот с током заряда как-то непонятно, вроде соответствует, но похоже все зависит от текущего напряжения на АКБ. ССЫЛКИ с конца видео:    • #1. Зарядка для 10 шт. 18650  за 5$. Батар...   - #1. Зарядка для 10 шт. 18650 за 5$. Батарейный отсек 18650.    • #2. Зарядка для 10 шт. 18650  за 5$. Платы...   - #2. Зарядка для 10 шт. 18650 за 5$. Платы управления. TP4056    • #3. Зарядка для 10 шт. 18650 за 5$. . Не б...   - #3. Зарядка для 10 шт. 18650 за 5$. . Не боится переплюсовки.    • #4. Зарядка для 10 шт. 18650 за 5$. .  Тес...   - #4. Зарядка для 10 шт. 18650 за 5$. . Тесты ME4057 не боится переплюсовки.    • #5. Зарядка для 10 шт. 18650 за 5$. .  Бло...   - #5. Зарядка для 10 шт. 18650 за 5$. . Блок питания 5 В 2.5 А Electronics Engineering BLOG (
