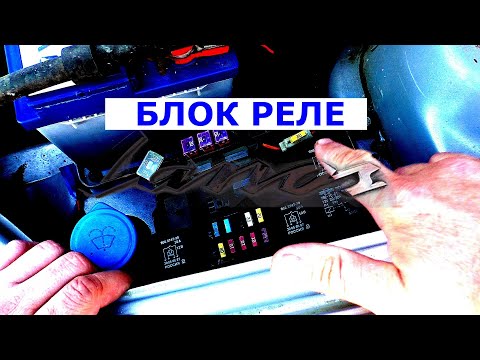

Реле и предохранителей Шевроле Ланос Обозначение предохранителей блока в отсеке двигателя Схемное обозначение предохранителя – ток, A Защищенные цепи и элементы Ef1 – 80 электроцепи предохранителей Ef15-Ef20, а также F1-F7 (в салоне) Ef2 – 30 замок зажигания – цепи питания приборов и топливного насоса Ef3 – 30 замок зажигания – питание стартера, электромотор вентилятора отопителя, стеклоподъемники Ef4 – 30 основной и дополнительный вентиляторы охлаждения двигателя Ef5 – 30 электромоторы стеклоподъемников Ef6 – 50 отсутствует Ef7 – 30 обогрев заднего стекла Ef8 – 30 электровентилятор отопителя (4 скорость, через реле в боке торпедо) D9 предохранительный диод реле электромуфты компрессора кондиционера Ef10 – 20 дальний света фар Ef11 – 10 левый ближний свет, электрокорректор левой фары Ef12 – 10 правый ближний свет, электрокорректор правой фары Ef13 – 10 сигнал торможения и лампа габарита левого заднего фонаря, подсветка приборов, зуммер, габаритная лампа левой фары, подсветка регулятора электрокорректора, подсветка кнопки включения задней противотуманки, часы, подсветка кнопки аварийной сигнализации, лампа пепельницы, магнитола, подсветка кнопки включения кондиционера Ef14 – 10 сигнал торможения и лампа габарита правого заднего фонаря, габаритная лампа правой фары, подсветка номерного знака Ef15 – 15 передние ПТФ Ef16 – 15 питание топливного насоса Ef17 – 10 питание звукового сигнала Ef18 – 10 электромуфта компрессора кондиционера Ef19 – 25 реле включения фар К2 – контакт 30 Ef20 – 20 реле габаритного света К6 – контакт 30 Обозначение реле блока в моторном отсеке Схемное обозначение Наименование Коммутируемые цепи К1 реле звукового сигнала звуковой сигнал К2 реле фар лампы головных фар К3 реле электромуфты компрессора кондиционера электромуфта компрессора К4 реле дополнительного вентилятора охлаждения двигателя электромотор дополнительного вентилятора К5 реле передних ПТФ лампы передних ПТФ К6 реле габаритного освещения и света салона лампы габаритов в фарах, габариты и сигналы торможения в задних фонарях, подсветка приборов, лампа освещения салона К7 реле электростеклоподъемников моторы стеклоподъемников К8 реле основного вентилятора охлаждения двигателя электромотор основного вентилятора К9 реле топливного насоса питание электродвигателя в модуле топливного насоса К10 реле обогрева заднего стекла обогрев заднего стекла К11 реле управления вентиляторами системы охлаждения коммутация первой и второй скорости вентиляторов охлаждения двигателя Блок предохранителей Ланоса в салоне Схемное обозначение предохранителя – ток, A Защищенные цепи и элементы F1 – 10 освещение багажника, освещение салона, противотуманный свет в заднем фонаре (левом), электромотор привода антенны F2 – 10 выключатель габаритов в левом подрулевом переключателе, выключатель лампы задней ПТФ, регулятор электрокорректора угла наклона фар, сигнализатор открытых дверей, часы F3 – 15 кнопка аварийной сигнализации F4 – 15 центральный замок F5 – 10 цепи питания ЭБУ от АКБ F6 – 10 питание магнитолы от АКБ F7 – 15 лампы габаритов (в задних фонарях) и сигналов торможения D8 выключатель сигнализатора водительской двери (развязка от остальных дверей) F9 – 10 питание магнитолы от замка зажигания F10 – 15 питание прикуривателя F11 – 10 приборы и сигнальные лампы комбинации приборов (кроме сигнализатора передних ПТФ, открытой двери и указателя поворотов), освещение бардачка, часы F12 – 10 лампа заднего хода F13 – 15 подушка безопасности F14 – 15 обмотка возбуждения генератора, питание форсунок, электроклапан продувки адсорбера, электроклапан рециркуляции отработавших газов, датчик фаз и датчик скорости F15 – 15 питание катушки (модуля) зажигания F16 – 15 лампы указателей поворотов в фарах и задних фонарях, электропривод правого зеркала F17 – 15 питание ЭБУ и топливного насоса от замка зажигания F18 – 20 электромотор очистителя лобового стекла, электромотор омывателя F19 – 10 слаботочное питание обмоток реле обогрева заднего стекла, электромуфты компрессора кондиционера, вентиляторов охлаждения двигателя (К4, К8 и К11) F20 – 20 электромотор вентилятора отопителя (1-3 скорости) Реле в панели приборов Номер реле Назначение 1 реле лампы задней ПТФ (в левом фонаре) 2 реле электромотора вентилятора отопителя – 4 скорость 3 реле очистителя лобового стекла – прерывистый режим 4 реле поворотов и аварийной световой сигнализации
