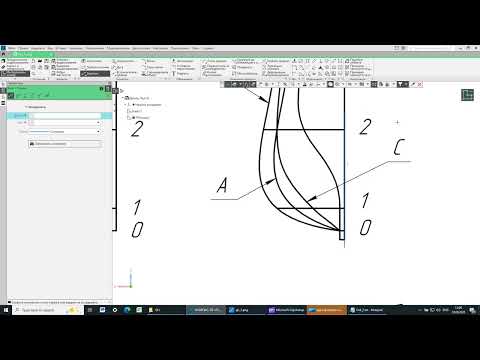

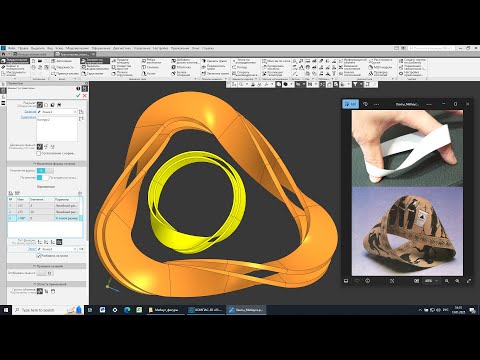

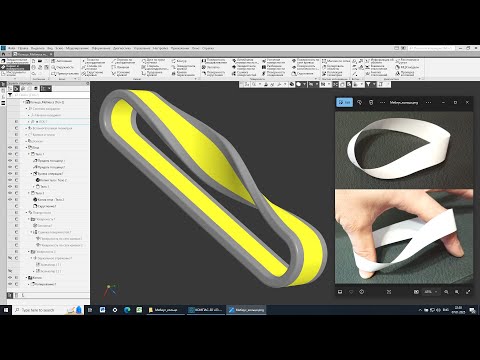

Используются команды Компас-3D для создания эскизов, рабочих точек смещением и на пересечении, проекционных кривых, задания пользовательских параметров, реализации зависимых и независимых исполнений детали, создания массивов элементови тел (по кривой и по концентрической сетке), управления параметрами исполнений, создания элементов и поверхностей вращения, создания поверхностей-заплаток, сшивки поверхностей, реализации сечения модели, экспорта в STP и STL. Файл модели по результатам урока (Компас-3D v.23 home): деталь с исполнениями-вариантами калейдоскопа, изображение базового тела и варианта калейдоскопа на его основе, STP и STL-файлы деталей-исполнений:
Это видео в рутуб:
