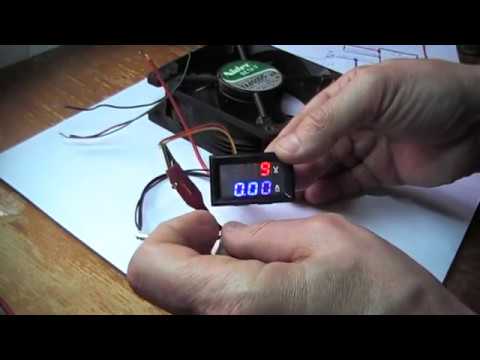

Подключение ампервольтметра DSN-VC288 100 вольт Подробно китайский Вольтамперметр как подключить
Мини цифровой вольтметр Амперметр постоянного тока 100 в 10 А дешево Как подключить китайский ампервольтметр DSN-VC288 на 100 вольт и 10 ампер подробно доступным языком. ====== Нужные мастеру вещи на Aliexpress: Ручная стойка для электродрели - 60 Вт/80 Вт Электрический паяльник с регулируемой температурой, 220 В, ЖК-цифровой дисплей Ручной фрезер - Набор корончатых сверел - 3D принтер - Инверторный сварочный аппарат - DC-DC 400 Вт. вход 8,5-50 Вольт, выход 10-60 Вольт повышающий преобразователь - Цанговый патрон 0.5-3 мм. - Режущие диски набор - 150 Вт повышающий преобразователь DC-DC 775 DC двигатель постоянного тока 150 Вт ====== Технические характеристики DSN-VC288 Рабочее напряжение 4.5-30V DC Рабочий ток ≤20mA Дисплей 0,28″ Два цвета синий и красный Диапазон измерения 0-100V 0-9.99A DC Минимальное разрешение (V) 0.1V Минимальное разрешение (A) 0.01A Частота обновления ≥100-300mS / раз Точность измерения 1% Рабочая температура от -15 до 70°C Рабочее давление от 80 до 106кПа Размер 47 × 28 × 16мм / 1,85 * 1,10 * 0,63″ Вес нетто 19 г Вес 29 г. Назначение выводов DSN-VC288: Vcc Красный тонкий Питание прибора (+4.5 — 30 В) GND Черный тонкий Общий/земля Vin Желтый тонкий Измерение напряжения (0 — 100 В) I+ Красный толстый Вход тока + (0 — 9.99 А) I- Черный толстый Вход тока — Подробное описание подключения. Китайский ампервольтметр на100 в. и 10 а. вольтамперметр это просто.
