Попередній заряд конденсаторів інвертора. 12/24/48V. Pre-discharge/charge

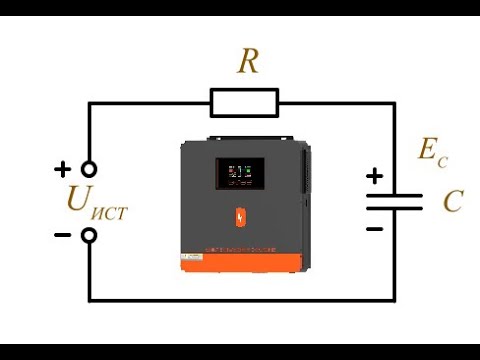

В даному відео покажу як просто реалізувати схему попереднього заряду конденсаторів в інверторі. Так як по входу інвертора для підключення акумуляторної батареї встановлено конденсатори великої ємності, то підключення інвертора до акумулятора буде викликати протікання значних струмів. Як наслідок - підгорання контактів (автомата чи рубильника), перевантаження транзисторів BMS, або спрацювання захисту по перевищенню струму в BMS. Деякі BMS вже мають вбудовану функцію pre-discharge. Але не всі BMS, і навіть в такому випадку я раджу встановити додаткову власну схему передзаряду конденсаторів. Коли натискаємо кнопку відбувається подача напруги на інвертор і плавний заряд конденсаторів з обмеженням струму через резистор. По світлодіоду буде видно, коли конденсатори зарядяться - світлодіод згасне і можна вмикати автомат, чи рубильник напряму, без обмеження струму. Якщо світлодіод не згасає - це може свідчити про те що по входу інвертора КЗ і це може призвести до виходу з ладу плати BMS, чи остаточного виходу з ладу інвертора і подавати на інвертор напругу без обмеження струму не можна. Додатковий контроль, що з інвертором все добре і що полярність інвертора (+/-) підключені правильно. Можна використовувати лампу розажарювання, але захотілось зробить більш стаціонарне та універасальне рішення. 🔖Телеграм канал
