Как подключить Arduino NANO / Установка драйвера / Загрузка скетча В этом видео уроке вы узнаете как подключить Arduino NANO к компьютеру как и где скачать драйвер USB SERIAL CH340 как установить драйвер CH340 в любой версии WINDOWS как и где скачать программу Arduino IDE Как установить и настроить Ардуино IDE Как создать первый скетч и загрузить его в контроллер Ардуино НАНО Разработка и написание программ в среде программирования Ардуино IDE Урок №1

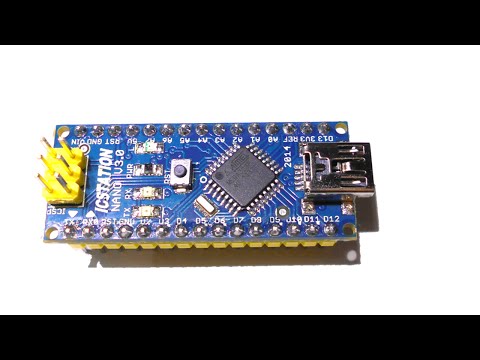

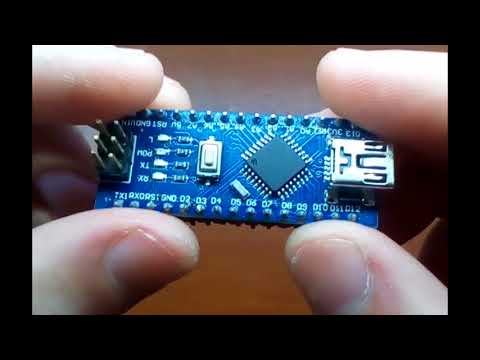

Китайский клон Ардуино NANO V3, построен на микроконтроллере ATMEGA328P или бывают еще версии с чипом ATMEGA168 , в нашем случае будет использоваться плата Ардуино НАНО с контроллером АТМЕГА 328 п. Она имеет схожий функционал с контроллером Ардуино УНО, но при этом имеет гораздо меньшие размеры и может использоваться для разработки миниатюрных носимых и более компактных устройств. В отличие от оригинальной платы Ардуино Nano, клон от Китайских производителей имеет установленный на плате конвертор интерфейса USB RS232 на чипе CH340. При этом, сам чип контроллера АТМЕГА 328 п установлен точно такой же как и в оригинальной плате и абсолютно не уступает по функционалу и производительности. Краткие характеристики: Используемый чип контроллера Atmel ATmega328p Рабочее напряжение от microUSB порта 5 В Входное напряжение подключаемое ко входу VIN 6-15 В Цифровые Входы/Выходы - 14, 6 из которых поддерживают ШИМ Рекомендуется использовать только 12 входов выходов с 2 по 13 так как первые 2 входа выхода 0 и 1 используются для программирования контроллера и работы - отладки по СОМ порту RS232TTL Цифровые входы выходы поддерживающие ШИМ: 3, 5, 6, 9, 10, и 11. Любой из них обеспечивает ШИМ с разрешением 8 бит Аналоговые входы - 8 с А0 по А7 Постоянный ток через вход/выход не более - 40 мА Флеш-память - 32 Кб ATmega328 из которых 0.5 Кб используются для загрузчика ОЗУ - 2 Кб ATmega328 Постоянная энергонезависимая память EEPROM имеет размер - 1 Кб ATmega328 Тактовая частота - 16 МГц Для работы с платой контроллера Ардуино Вам понадобится плата Arduino NANO, кабель USB на microUSB, компьютер с операционной системой WINDOWS 7,8,10, подключенный к сети Интернет. + ВСЕМ СПАСИБО ЗА ПРОСМОТРЫ, ЛАЙКИ И ПОДПИСКИ! + ОБЯЗАТЕЛЬНО ПОДПИШИСЬ НА КАНАЛ! + НАЖМИ НА КОЛОКОЛЬЧИК ЧТОБЫ НЕ ПРОПУСТИТЬ НОВОЕ ВИДЕО! + ПОДПИШИСЬ НА НОВЫЕ ВИДЕО / @diy-club + НАША ГРУППА ВКОНТАКТЕ
