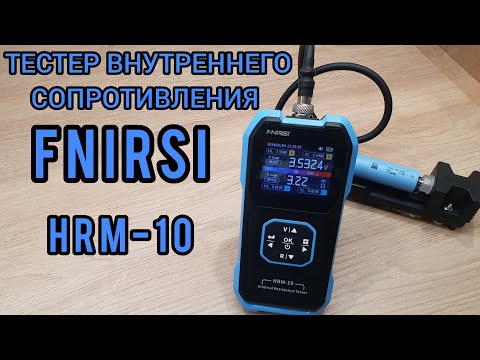

FNIRSI HRM-10: высокоточный миллиомметр или тестер внутреннего сопротивления аккумуляторов

📦 Тестер FNIRSI HRM-10:
▬▬▬ 📦 Тестер FNIRSI HRM-10:
▬▬▬ 📦 Тестер YAOREA YR1035+:
▬▬▬ 📦 DC-DC конвертер напряжения RD6012P-W:
▬▬▬ 📦 Портативный осциллограф FNIRSI 1C15:
▬▬▬ 📦 Тестер автомобильных аккумуляторов KONNWEI KW510:
▬▬▬ 📦 Тестер USB Type-C Power-Z KM003C:
▬▬▬ ✉ Telegram-канал:

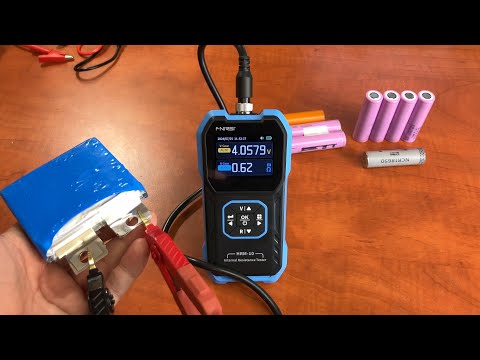

▬▬▬ FNIRSI HRM-10: высокоточный миллиомметр или тестер для измерения напряжения и внутреннего сопротивления аккумуляторов. Представляю вашему вниманию обзор высокоточного миллиомметра FNIRSI HRM-10, который служит для измерения внутреннего сопротивления и напряжения химических источников тока, то есть гальванических элементов питания. Измерение производится по четырехпроводной схеме подключения измерительного устройства при пропускании через аккумулятор переменного тока частотой 1кГц. Точность показаний при таком методе измерения очень высокая. Тестер способен работать с источниками тока с любой химией, имеет встроенный аккумулятор, большой цветной дисплей, функцию сортировки аккумулятора, записи данных и экспорта их на компьютер. Портативный миллиомметр FNIRSI HRM-10 поставляется в фирменной картонной коробке. В базовую комплектацию входит сам тестер HRM-10, кабель с зажимами Кельвина общей длиной 84см, кабель USB-A – USB-C для зарядки тестера и подключения его к компьютеру и инструкция по эксплуатации, в том числе на русском языке. Дополнительно можно приобрести кабель со щупами и контактами Pogo Pins общей длиной 84см, а также холдер, кроватку или держатель с регулировкой длины для тестирования элементов питания нескольких форм-факторов. Все аксессуары подключаются по 4-проводной схеме. Штекеры GX12M-4A фиксируются в разъеме вот такими гайками. Разъем в тестере расположен сверху, и это, на мой взгляд, очень удобно, так как область перед тестером свободна. Все аксессуары имеют завершенный и аккуратный вид, в отличие от аксессуаров тестера YR1035+, однако изоляция проводов очень толстая и довольно жесткая, из-за чего я не ощутил комфорта в использовании. Лучше бы сделали ее силиконовой для удобства работы. Технические характеристики тестера: • Диапазон измерения сопротивления: от 0 до 200Ом с максимальным разрешением 10мкОм (по факту же тестер измеряет сопротивление вплоть до 1кОма); • Диапазон измерения напряжения от 0 до 100 Вольт с максимальным разрешением 100мкВ; • Число отсчетов при измерении сопротивления и напряжения составляет 99 999; • Погрешность измерения напряжения и сопротивления составляет ±0,5%; • Частота тестового сигнала 1кГц; • Емкость встроенного аккумулятора: 1000мАч; • Заряд осуществляется через разъем Type-C напряжением 5В и силой тока 1А; • Присутствует режим сортировки аккумуляторов, калибровки тестера, а также сохранения и переноса данных сортировки на компьютер; • Размеры тестера: 158,7х80,5х28,4мм; • Вес: 223,3г. Подводя итоги хочется сказать, что несмотря на завершенный вид и наличие всех необходимых аксессуаров, из-за толстой и жесткой изоляции проводов пользоваться ими не очень комфортно. Однако сам миллиомметр или тестер внутреннего сопротивления аккумуляторов FNIRSI HRM-10 показал себя, на мой взгляд, весьма неплохо. Здесь высокая точность измерений, хорошая автономность, наличие режима сортировки аккумуляторов, калибровка показаний сопротивления и напряжения, звуковая и световая индикация, а также возможность обновления прошивки. Менять тестер YR1035+ на тестер Фнирси я бы, наверное, не стал. Но если вы ищите своей первый тестер внутреннего сопротивления, стоит присмотреться к HRM-10. ▬▬▬ Зарабатывайте на Aliexpress:
▬▬▬ Зарабатывайте на Youtube:
▬▬▬ Приложение Aliexpress для Android:
▬▬▬ 💗Likecoin – монеты за лайки:
00:00 Коротко о тестере FNIRSI HRM-10 00:46 Комплект поставки и аксессуары 02:53 Технические характеристики 03:58 Внешний вид; 05:02 Разборка и начинка тестера FNIRSI HRM-10 06:57 Запуск, органы управления и интерфейс миллиомметра 08:24 Настройки и режим сортировки 10:52 Выгрузка данных калибровки на компьютер 12:59 Оценка точности измерения напряжения 14:56 Оценка точности измерения сопротивления 16:01 Калибровка показаний сопротивления и напряжения 17:54 Проверка тестера при измерения малых значений сопротивления 19:43 Проверка частоты и формы сигнала для измерения внутреннего сопротивления 20:08 Измерение напряжения и внутреннего сопротивления ХИТ 22:43 Оценка ESR конденсаторов 23:40 Тестирование высокотоковых МОСФЕТов 24:46 Коротко о пользе холдера для аккумуляторов 25:02 Потребление и автономность тестера FNIRSI HRM-10 26:11 Зарядка тестера FNIRSI HRM-10 26:50 Выводы #mrdemalit
