Асинхронный мотор в генератор на магнитах - нюансы и детали / ЭДС / Залипания / Расчет энергии

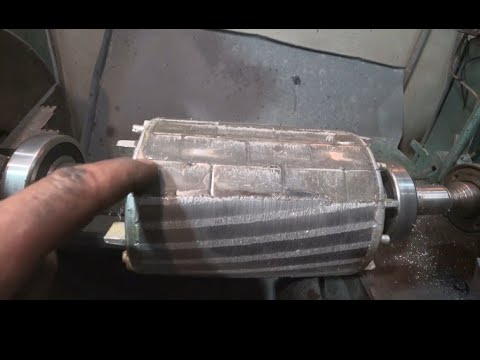

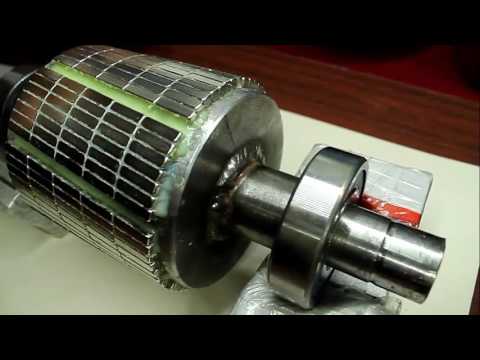

Переделал асинхронный двигатель в генератор на постоянных магнитах. Обмотки оставлены в оригинале. Донором служит мотор на 2,2 кВт при 700 оборотах. Это 8-ми полюсной мотор. Магниты клеил со скосом по оригинальной "беличьей клетке" Еще немного подробностей поклейки этого ротора можно найти во в этом видео    • Комплект ветряка / Два дня в "автоном...   (ссылка с точным временем в видео) В видео показал: - как расчертить ротор на сегменты для равномерной поклейки магнитов. - приспособление облегчающее поклейку мощных магнитов. - как протачивал ротор в домашних условиях (без токарного станка) - проверил момент залипания - сопротивление фаз в "звезде" - ЭДС после выпрямления всех фаз - ЭДС переменки - Показал "расчетную" мощность генератора по данным ЭДС, сопротивления фазы и напряжение нагрузки (АКБ номиналом 48 вольт) -------------- Данные после переделки: Сопротивление в "звезде" - 5,4 Ом (2,7 одна фаза) Момент залипания - 1,5 Нм (сдвиг рычага на 15 см весом 1 кг) ЭДС постоянка после диодного моста - 64 об. =49 вольт, 120 об. = 88 вольт, 300 об = 230 вольт 670 об. = 500 вольт ЭДС переменка с одной фазы - 200 об. = 110 вольт, 400 об. = 220 вольт, 700 об. = 380 вольт Расчетная мощность с винтом 3,6 метра на ветре 10 м/с - 1500 ватт*ч ---------------- Получить скидку 3% в магазине "ТехноЛайн"
