Пост карта в слот памяти DDR2 DDR3 DDR4 и дополнительные функции. DDR234 + exta.

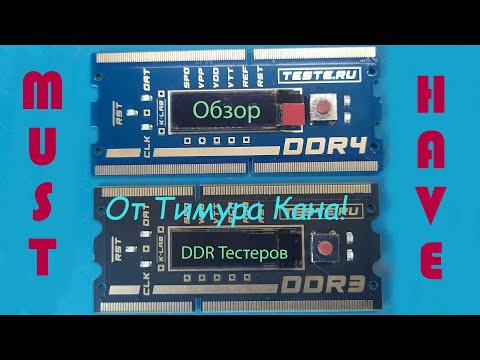

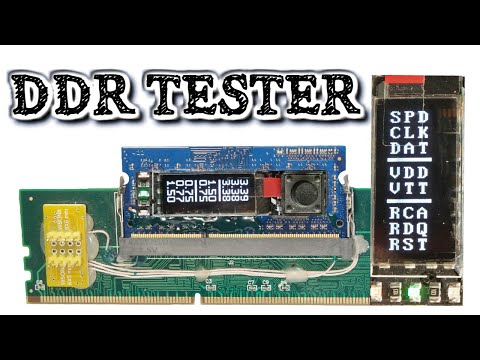

Пост карта в слот DDR2/3/4. На ноутбуках ASUS показывает пост коды (память на 1000 кодов и их просмотр в буфере), вольтаж от 2 до 4 источников (зависит от типа DDR слота), активность SPD (перепад start/stop на линии I2C). На других ноутбуках только активность SPD и вольтаж. Собран на камушке ATMEL ATSAMD11D14AM Без BOOT области, основной код занимает Program Memory Usage : 6984 bytes 42,6 % Full Data Memory Usage : 2288 bytes 55,9 % Full BOOT загрузчик по шине I2C сделан и проверен. По кольцу измеряются следующие напряжения: В DDR2 ADC_DDR2_VDD_SPD; ADC_DDR2_18_DDR3_135_DDR4_12; DDR3 ADC_DDR3_VDD_SPD; ADC_DDR2_18_DDR3_135_DDR4_12; ADC_DDR3_0675; DDR4 ADC_DDR4_VDD_SPD; ADC_DDR2_18_DDR3_135_DDR4_12; ADC_DDR4_06; ADC_DDR4_25; Печатная плата 4 слоя, 1.1мм, 5 класс точности REZONIT ... конфетка в общем. Опытный, некрасивый и покоцаный образец Вы видите в видео, а готовые образцы будут появляться, надеюсь, с 17 июня сего года. Примерная стоимость 3000р или 45USD. Что такое SPD подробно описано тут
