Объяснение функций и устранения неисправностей блока питания ЖК-телевизора

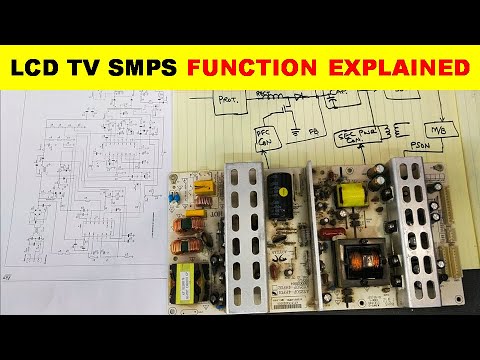

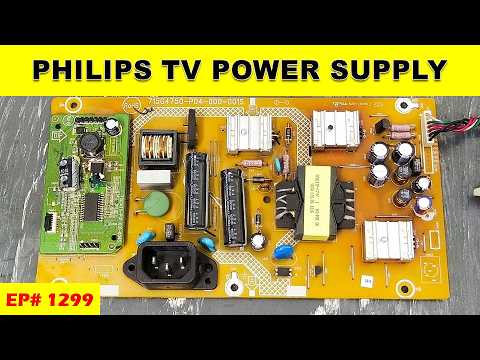

В этом видео под номером {1299A} объясняется работа, тестирование и устранение неисправностей платы блока питания 715G4750-P04-000-001S. Она используется в телевизорах и мониторах ACL и Philips. Я объяснил принцип работы, проведя обратную разработку схемы и составив принципиальную схему. Я объяснил холодное тестирование, тестирование в режиме реального времени и контрольные точки. Если вы устраняете неисправность платы блока питания 715G4750 (обычно используется в телевизорах Philips, AOC и некоторых других ЖК/светодиодных телевизорах), вот практическое руководство: Блок питания 715G4750 — распространенные симптомы неисправности: Телевизор не работает, нет индикатора режима ожидания Телевизор включается, но нет дисплея или подсветки Выходное напряжение колеблется или отсутствует Перегорел предохранитель или видны следы ожогов Телевизор выключается через несколько секунд (режим защиты) Сначала выполните визуальный осмотр. Проверьте наличие вздутых, опухших или протекающих конденсаторов. Проверьте наличие сгоревших резисторов или компонентов. Проверьте паяные соединения на наличие трещин или холодного припоя, особенно на трансформаторах и силовых МОП-транзисторах. Проверьте предохранитель. Проверьте главный предохранитель переменного тока. Если он перегорел, проверьте выпрямительные диоды и МОП-транзисторы перед его заменой. Проверьте мостовой выпрямитель и конденсатор главного фильтра. Убедитесь, что мостовой выпрямитель не закорочен. Большой конденсатор (обычно 400 В 82–150 мкФ) должен заряжаться должным образом. Измерьте постоянный ток после выпрямления — обычно около 310–330 В при подключении к сети переменного тока 220 В. Проверьте напряжение запуска и ожидания. Проверьте наличие выходного напряжения 5 В в режиме ожидания, даже когда телевизор выключен. Если эти 5 В отсутствуют, проверьте. Компоненты первичной стороны (пусковой резистор, пусковой конденсатор). ИС ШИМ или оптопара (часто отвечает за режим ожидания). Проверьте переключающий МОП-транзистор. Проверьте мультиметром (диодный режим) на наличие коротких замыканий между. Сток — Источник. Затвор — Источник. Если закорочено, замените и проверьте окружающие компоненты (резистор затвора, микросхема ШИМ, демпферный диод). Выходные напряжения вторичной стороны. Проверьте ожидаемые выходы: 5 В в режиме ожидания. 16 В для цепи подсветки Если напряжения колеблются. Проверьте цепь обратной связи оптопары. Замените вторичные конденсаторы — плохие конденсаторы вызывают пульсацию и нестабильное напряжение. Проверьте цепь обратной связи и защиты. Оптопара, стабилитроны и опорная микросхема TL431 являются распространенными точками отказа. Если оптопара неисправна, блок питания не может регулировать напряжение и может перейти в режим защиты. блок питания для телевизора philips lcd ремонт блока питания для телевизора philips устранение неполадок блока питания для телевизора lcd руководство по ремонту телевизора philips ремонт smps для телевизора lcd тест платы питания телевизора philips блок питания телевизора не работает устранение неполадок для телевизора philips lcd руководство по ремонту платы питания телевизора устранение неполадок с ЖК-телевизором блок питания телевизора philips ремонт электроники для начинающих тест напряжения блока питания устранение неполадок с телевизором philips обучение ремонту ЖК-телевизора как отремонтировать блок питания телевизора выходные напряжения блока питания телевизора объяснение схемы smps основы блока питания для начинающих haseeb electronics объяснение функций блока питания ЖК-телевизора и устранение неполадок тестирование напряжений блока питания ЖК-/LED-телевизоров схема блока питания светодиодного телевизора проблема блока питания ЖК-телевизора объяснение функции блока питания ЖК-телевизора ЖК-дисплей ремонт блока питания телевизора блок питания для ЖК-телевизора / LED схема цепи LED телевизора ремонт блока питания для ЖК-телевизора схема LED телевизора ремонт цепи LED телевизора описание и работа цепи блока питания схема цепи питания для ЖК-телевизора руководство по схеме цепи блока питания схема блока питания как отремонтировать блок питания для ЖК-телевизора LED проблема питания LED телевизора ремонт платы блока питания Приглашаем присоединиться к Haseeb Electronics    / @haseebelectronics   #haseebelectronics #PowerSupplyRepair #LCDTVRepair #PhilipsRepair #TVTroubleshooting
