Двухполярное питание. Как получить двухполярное питание из однополярного.

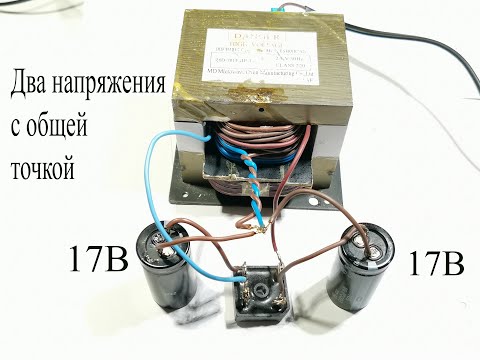

При конструировании различных усилителей мощности радиолюбители довольно часто сталкиваются с проблемой, когда отсутствует двухполярный источник тока. Двухполярный источник питания – это источник, который имеет, как правило, два выходных канала, напряжения которые равны по абсолютному значению, но имеют противоположную полярность относительно общей точки. Двухполярное питание имеет большое количество вариантов схемотехнического решения. Основой в схеме является понижающий трансформатор. Он должен иметь две вторичные обмотки или одну обмотку со средним выводом, относительно которого на каждом плече должно быть одинаковое напряжение переменного тока. При правильном соединении обмоток напряжении должно быть равное сумме напряжений обеих обмоток. Общая точка заземления берется непосредственно от центрального отвода трансформатора (0) и действует как клемма заземления (GND) для выхода питания +V и -V постоянного тока. Низковольтное питание переменного тока от вторичных обмоток трансформатора подается в модуль мостового выпрямителя. Затем выходное выпрямленное постоянное напряжение фильтруется с помощью фильтрующих конденсаторов C1 и C2. А именно, конденсатор C1 во всей схеме фильтрует положительную цепь, а конденсатор C2 фильтрует отрицательную. Каждый электролитический конденсатор должен быть зашунтирован неполярным пленочным или керамическим конденсатором, для фильтрации высокочастотных колебаний. Также в данном видео рассмотрим схему, с помощью которой из однополярного источника питания можно легко получить двуполярное. #mastersworkshop Файлы проекта
