Мини дрель для печатных плат.

Старая мини дрель уже на излете своей карьеры и пока она еще работает решил собрать следующий вариант. Мощность используемого в мини дрели двигателя оказалась более чем достаточной не только для сверления, но и для использования с отрезными и шлифовальными кругами. Поэтому двигатель был куплен точно такой же. Сразу несколько пояснений: Данный двигатель имеет несколько модификаций, которые обозначаются общим названием - электромотор 775. Различаются мощностью и используемыми подшипниками. Показанный в видео двигатель для мини дрели покупался здесь:
В коментах под видео с распаковкой был предложен еще один проверенный вариант данного двигателя:
Диаметр вала двигателя составляет 5 мм, подавляющее большинство маленьких патронов и переходников для патронов имеют диаметры 2,0 и 3,17 мм, поэтому следует внимательно читать описание. Мне повезло - ссылку на этот патрон мне дал подписчик и патрон был куплен. Покупался здесь:
В качестве источника питания для мини дрели я использовал блок питания, который готовил для привода горелки сварочного полуавтомата - выяснилось, что он не подойдет по некоторым технологическим причинам. Однако возникла проблема. Однозначно ясно, что наличие подсветки зоны сверления это очень удобно, однако нужны именно белые и довольно яркие светодиоды. В наличии имеются только шестивольтовые светодиоды, следовательно нужно либо 6. либо 12 вольт. Светодиоды покупались тут:
Чтобы яркость подсветки мини дрели не менялась во всем диапазоне питающих двигатель напряжений было решено питание контроллера и подсветки осуществлять от отдельного блока питания. Было куплено два блока питания тут:

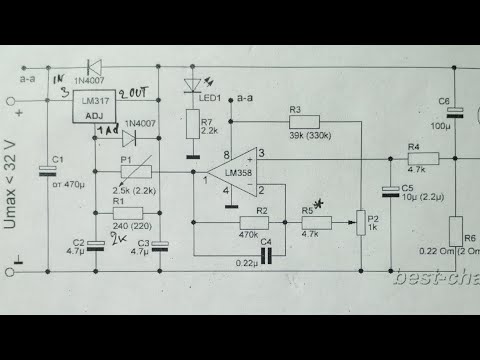

Однако во время сборки на всякий случай внутри кожуха самой сверлилки я поставил КРЕНку на 12 вольт, а для ее нормальной работы нужно напряжение минимум 14 вольт. Купленный блок питания был изменен - на выходе было получено напряжение 14,4 вольта. Включение мини дрели осуществляется при помощи педали, торможение вала двигателя производится электрическим способом. Функциональная схема получившегося агрегата здесь:
, описание блока питания здесь:
страница в стадии разработки, тем не менее и схема и чертеж печатной платы уже имеются. Читайте внимательно текст - есть несколько интересных моментов.
