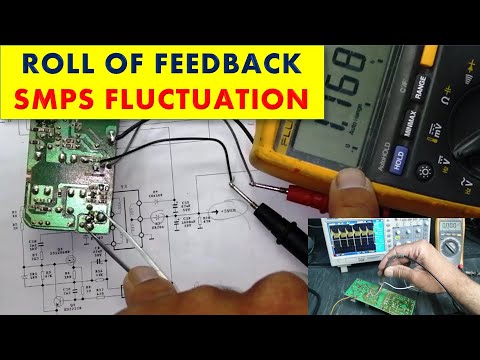

#275 Как проверить цепь обратной связи в импульсном источнике питания и как она работает

Посмотрите это видео на урду и хинди    • #76  How to Test Feedback circuit in SMPS ...   В этом видео я обсуждаю схему обратной связи Whatvis в импульсном источнике питания (SMP). Как проверить схему обратной связи в импульсном источнике питания. Оптрон подключен к положительному источнику через токоограничивающий резистор, а катод оптрона подключен к регулируемому стабилитрону, который подает напряжение смещения на оптрон при достижении опорного уровня на его выводе 1 через установленный резистор делителя напряжения. Таким образом, пульсации на линии высокого выходного напряжения передаются на ШИМ через оптопару посредством изменения уровня света в оптопаре, вызванного пульсациями на выходе. Это приводит к изменению сопротивления перехода выходного транзистора, которое подается на вывод обратной связи ШИМ-контроллера, который использует его для регулировки скважности импульсов.
