К155ЛА4 - эффект Бегущие огни, трёхфазный мультивибратор, простой самодельный переключатель гирлянд

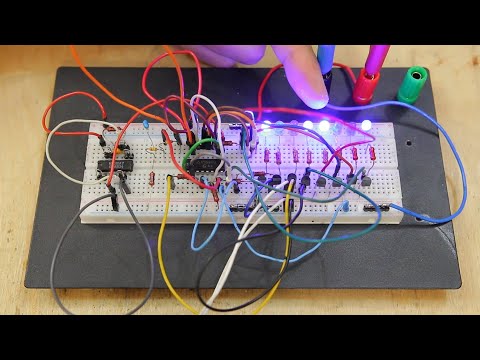

Что можно собрать с использованием микросхемы К155ЛА4. Также в видео показано, как можно проверить разводку выводов (цоколёвку) микросхемы, если есть сомнения. В видео показан работающий пример трёхфазного мультивибратора на основе инверторов, входящих в состав микросхемы ТТЛ-серии К155ЛА4. В первой части видео показываю, как определить входы и выходы элементов простой логики серии ТТЛ путём измерения напряжений на выводах микросхемы. Во второй части демонстрирую работу собранного на микросхеме К155ЛА4 простого устройства - трёхфазного мультивибратора, который управляет переключением цепочек светодиодов. Также показываю один из вариантов применения этого трёхканального переключателя в виде небольшого светового панно на светодиодах. Поддержка канала: 4100 1111 8764 9602 (yoomoney) Оборудование и материалы, использованные в видео: Источник стабилизированного напряжения 5 В; Вольтметр цифровой РВ7-22А; Частотомер электронно-счётный Ч3-57; Аналоговый осциллограф С1-140А (СК1-140А); Микросхема ТТЛ-серии К155ЛА4; Транзисторы КТ503Б и КТ815В; Куча китайских цветных светодиодов.
