Форматирование трехмерного графика в MathCAD (15/34) Часть 1

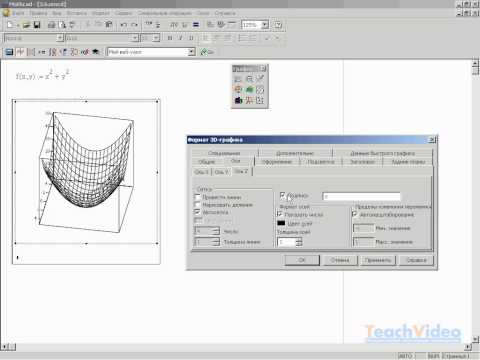

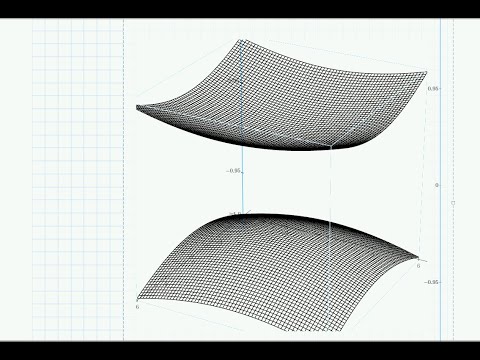

- еще больше обучающих роликов по работе с научным софтом ответят на ваши вопросы на нашем сайте бесплатно! Внешний вид трехмерного графика, так же, как и двумерного, можно очень тонко настроить. Дважды щелкнем по графику или воспользуемся Главным меню: «Формат -- График -- 3D-график», чтобы открыть окно форматирования. Оно содержит 9 вкладок: «Общие», «Оси», «Оформление», «Подсветка» и др. Назначение каждой из них интуитивно понятно. Кроме того, над каждым элементом управления всплывает подсказка. Но, несмотря на удобство настройки, мы вкратце рассмотрим все вкладки. Во вкладке «Общие» задаются параметры, характеризующие положение графика, стиль координатных осей и др. В этой вкладке можно очень точно задать в градусах поворот, наклон и изгиб графика, а также его масштаб. Используя переключатели в центральной части вкладки, мы можем расположить оси углом, по периметру или вообще отключить их. Установка флажка «Равный масштаб» приводит к одинаковому масштабу всех осей. В реальных задачах это не всегда полезно, поэтому по умолчанию флажок снят. Установив флажки в правой части вкладки -- «Показать границу» и «Показать поле» - можно включить отображение рамки вокруг графика или границы куба, охватывающего всю поверхность. Установим второй флажок и нажмем на кнопку «Применить». Теперь вся поверхность как бы «заключена» в трехмерный куб. Чтобы сменить тип графика, то есть вместо графика поверхности отобразить линии уровня, точки данных, векторы, столбчатую диаграмму или лоскутный график, установите соответствующий переключатель в нижней части окна. Например, посмотрим, как выглядят лоскутный график и столбчатая диаграмма для нашей функции. Обратите внимание на то, что представленные шаблоны включают в себя и те шаблоны, которые расположены на панели «График», за исключением плоского и полярного графиков. Поэтому, научившись работать с графиком поверхности, вы без труда сможете построить и отформатировать графики других типов.
