Генератор меандра на четырех транзисторах с частотой от 3 до 100кГц

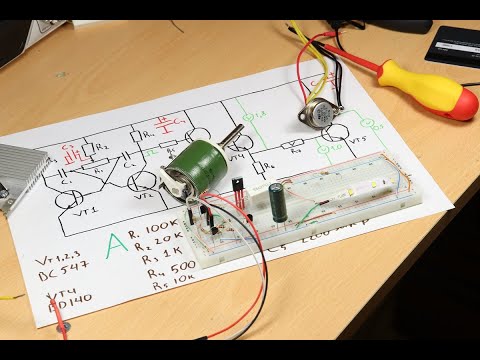

Собираем и тестируем на макетной плате простой транзисторный генератор прямоугольного сигнала. Для сборки потребуются: VT1..VT4 - Любые транзисторы NPN проводимости, КТ3102, КТ315, BC547 итд. Для мультивибратора пойдут практически любые идентичные, что есть в запасе. Для усилителя выходного сигнала - любые. R1,R4 - 470 Ом R2,R3 - 3,3К R5R6 - Сдвоенный переменный резистор на 100К R7,R8 - 10К R9 - 1К R10 - 100 Ом (для выходного импульсного тока до 50 мА при напряжении питания 5V) C1..C3 - 2200пФ Между коллектором транзистора VT3 и базой транзистора VT4 может быть установлен резистор номиналом 1К - в этом случае соотношение скважности/заполнения изменится, но улучшится качество прямоугольников. Осцилографы: DSO138 - Китайский осцил до 100кГц С1-94 - Советский аналоговый, на Авито встречал от 2000р. Может потребовать переделки гнезда для щупа.
