Выпуск 33. Изготовление каретки для распиловочного стола

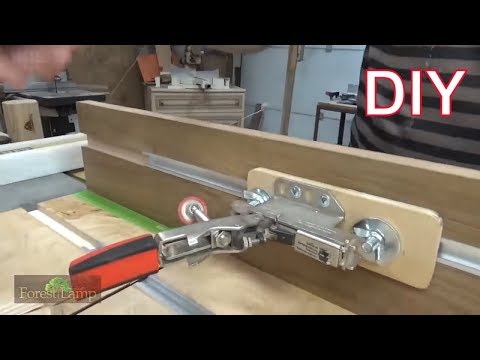

Показано как своими руками сделать оригинальное приспособление для настольного распиловочного станка (циркулярки) - каретку для безопасного поперечного пиления (Table Saw Sled) с упорами высокой точности. Поперечная каретка изготовлена на примере настольного распиловочного стола Makita 2704. Особенностью конструкции каретки для циркулярки является: 1. Оптимальное использование преимуществ сочетания Т-направляющих (арт. 317872-9) от углового ограничителя и Т-пазов стола, обеспечивающих вертикальную и горизонтальную устойчивость каретки, мягкость хода. 2. Распиливаемое изделие лежит непосредственно на поверхности станка, что повышает качество пиления и не уменьшается глубина пропила. 3. Каретка изготовлена из толстой фанеры, что обеспечивает жесткость её конструкции. 4. Каретка имеет ширину (122 см) в 2 раза больше традиционных, что обеспечивает распиливание длинных изделий с применением упоров до 55 см. 5. С тыльной стороны предусмотрен ограничитель глубины пиления, развернутый вниз (что не традиционно), который также повышает поперечную жесткость конструкции. 6. Применение рельса и высокоточных упоров компании KREG (США). Навигация по видео: 0:38 О направляющих. 2:50 Эскиз конструкции. 6:00 Изготовление основания. 10:37 Монтаж направляющих. 11:30 Регулирование каретки. 12:30 Изготовление пропила в каретке. 12:50 Проверка точности перпендикулярности угла. 13:38 Об упорах и направляющем рельсе KREG. 14:18 Резка рельса на две части. 14:33 Изготовление в рельсе отверстий для его крепления. 14:48 Монтаж рельса на каретку. 15:24 Изготовление защиты. 16:57 Монтаж мерных лент. 17:46 Настройка упоров KREG. Пример использования каретки показан в 63-м выпуске "Делаем этажерку на планшетном фрезерном станке Яшин-5" (   • Выпуск 63. Делаем этажерку на самодельном ...  , начиная с 5:40). Выпуск снят на мобильный телефон Iphone 7. Телеграм-канал Яков-столяр: @yakov_stolyar Ссылка-приглашение на телеграм-канал Яков-столяр:
Pinterest:
#яков_столяр #каретка_поперечная #распиловочный_стол
