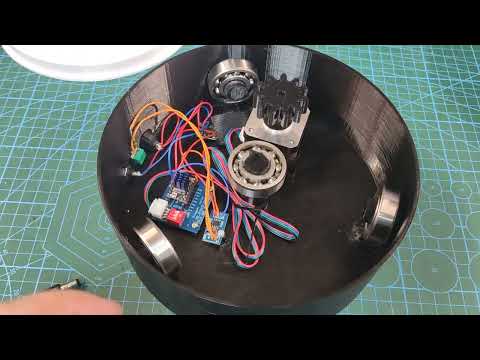

Всем привет! В этом видео я покажу как сделать поворотный столик для видео на 3D принтере. Поворотный столик состоит из напечатанных на 3Д принтере: основания диметром 300 мм (или 200 мм); ведущей шестерни; ведомой шестерни (или магнитного основания); стоек для плат; поворотного столика диаметром 300 мм (или 200 мм); закрывающей шторки; ножек из TPU пластика. Так же потребуется крепеж: винт М6х30 DIN912 (1 шт); гайка М6 DIN934 (1 шт); винт М3х6 ISO4380 (4 шт); винт М3х10 ISO4380 (2 шт); винт М3х6 DIN965 (4 шт); винт М3х10 DIN965 (4 шт); гайка М3 DIN934 (4 шт). Подшипники: упорный шариковый подшипник 105х80х19 мм (8116); радиальный шариковый подшипник 626 2Z (626ZZ) Магниты: 8 шт Магнит с отверстием и зенковкой 10*7*3,5*3 мм
Электронные компоненты: Arduino nano TP4056 - Модуль зарядки Аккумулятор 3,7В 5000 мАч XL6009E1 DC-DC повышающий-понижающий преобразователь ULN2003 stepper motor driver board TTP223 модуль сенсорной кнопки емкостной TSOP34836 ИК-приемник 36кГц Пульт ДУ IRF3205 N-канальный мосфет SS8550 PNP транзистор 4шт резистор 10-100 кОм Модели для скачивания:
(stl)
(step, stl) _______________________________________________________________________________________ Мой 3D принтер (FLYING BEAR GHOST 5) |
