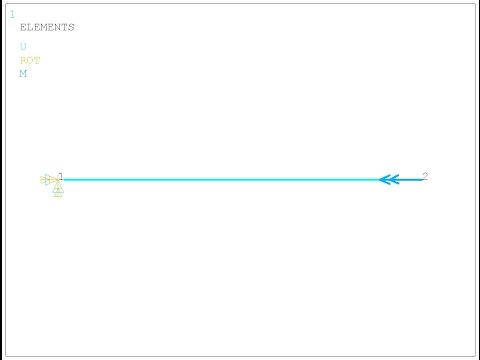

www.tychina.pro www.tychina.jimdo.com Прямой консольный стержень сплошного круглого поперечного сечения нагружен внешними сосредоточенными поперечными силами и крутящими моментами. Моделируется сам пространственный стержень и жёсткий фланец при нём. Рассчитывается эпюра внутренних моментов, изгибающих и крутящих. Определяется наиболее опасное сечение. Из условия прочности подбирается диаметр d поперечного сечения стержня. В наиболее опасном сечении рассматривается распределение осевых, касательных и эквивалентных напряжений. Моделируем элементами BEAM188 и MPC184, прямая генерация. #ANSYS #BEAM188 #MPC184 Действия: 1 - 00:17:33 - Параметры системы; 2 - 00:20:28 - Таблица конечных элементов; 3 - 00:22:59 - Свойства материала; 4 - 00:23:53 - Круглое поперечное сечение; 5 - 00:25:25 - Координаты узлов; 6 - 00:28:21 - Узлы; 7 - 00:30:21 - Элементы; 8 - 00:33:08 - Проверка ориентации поперечных сечений; 9 - 00:34:34 - Закрепления; 10 - 00:36:15 - Нагрузка; 11 - 00:38:08 - Расчёт; 12 - 00:39:31 - Форма упругой оси; 13 - 00:41:20 - Расчёт эпюр внутренних моментов; 14 - 00:45:35 - Цветовая шкала; 15 - 00:46:28 - Нулевой масштаб перемещений; 16 - 00:47:20 - Эпюра крутящего момента Mкр на всей раме; 17 - 00:48:34 - Ракурсы просмотра эпюр; 18 - 00:50:22 - Эпюра My; 19 - 00:51:25 - Эпюра Mz; 20 - 00:52:58 - Гасим оси систем координат конечных элементов; 21 - 00:53:48 - Эквивалентные напряжения; 22 - 00:55:49 - Значение d, первая итерация; 23 - 01:00:22 - Пропечатка эквивалентных напряжений; 24 - 01:03:19 - Значение d, вторая итерация; 25 - 01:05:30 - Пропечатка эквивалентных напряжений; 26 - 01:07:08 - Геометрические характеристики круглого профиля; 27 - 01:09:12 - Сечение IV-IV, эквивалентные напряжения; 28 - 01:11:50 - Сечение IV-IV, осевые нормальные напряжения; 29 - 01:14:05 - Сечение IV-IV, касательные напряжения.
