Ламповые каскады. Начало

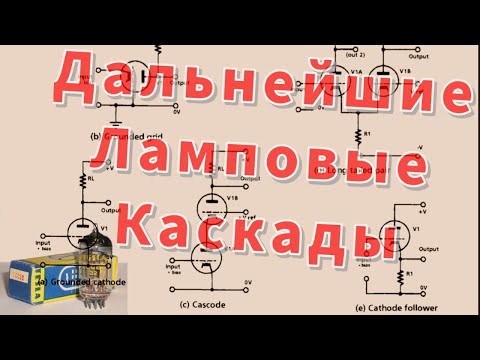

Проектирование каскадов усилителя напряжения на лампах • Лампы относительно линейны и требуют меньше проектирования схемы. • Основные схемы: заземленный катод, заземленная сетка, каскод, пара с длинным хвостом, катодный повторитель. Системы смещения сетки • График показывает соотношение между анодным током и напряжением сетки. • Для минимизации искажений лампа должна работать на линейной части характеристики. • Статическое рабочее напряжение обеспечивается резистором сетки или фиксированным смещением. Катодное смещение • Наиболее распространенный метод для ламп с косвенным нагревом. • Резистор R3 включен в катодную цепь для создания положительного напряжения на сетке. • Наличие резистора снижает усиление каскада, но конденсатор C2 шунтирует резистор и увеличивает усиление. Системы анодной нагрузки • Резистор и конденсатор дают хорошие частотные характеристики, но уступают по усилению. • Дроссель L1 увеличивает усиление, но усложняет фазово-частотные характеристики. • Трансформаторная связь еще больше увеличивает усиление, но имеет те же недостатки, что и дроссель/конденсатор. Влияние конденсатора на усиление каскада • Конденсатор емкостью 220~tF имеет импеданс 36~ на частоте 20 Гц • Параллельное включение с резистором катодной цепи увеличивает усиление до 46,5 • На высоких частотах импеданс шунтирующего конденсатора низкий, влияние компонентов катодной цепи пренебрежимо мало Недостатки схем смещения катода • Напряжение в катодной цепи вычитается из напряжения питания анода, уменьшая возможный размах напряжения анода • Это важно учитывать при проектировании выходного каскада лампового усилителя Расчеты резистора смещения катода • Для ECC83 требуется резистор смещения катода, рассчитанный по значению резистора нагрузки анода • Уровень анодного тока должен быть выбран для рабочей точки лампы • Характеристическая кривая Ia/Vg лампы может отличаться от расчетной, что требует корректировки значений Системы анодной нагрузки • Схема резистора/конденсатора обеспечивает широкую полосу пропускания и простые фазо-частотные соотношения • Использование дросселя L1 увеличивает коэффициент усиления каскада, но усложняет фазово-частотные характеристики • Межкаскадная трансформаторная связь имеет те же недостатки, но обеспечивает больший коэффициент усиления и размах выходного напряжения Особенности межкаскадной трансформаторной связи • Трансформаторы обеспечивали коэффициент повышения напряжения от 1:2 до 1:7 • Вторичная обмотка с отводом от середины позволяла управлять парой выходных клапанов в режиме «тяни-толкай» • Более подробно тема рассматривается в главе о фазорасщепителях
