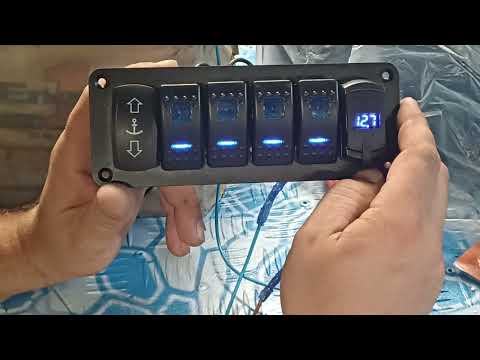

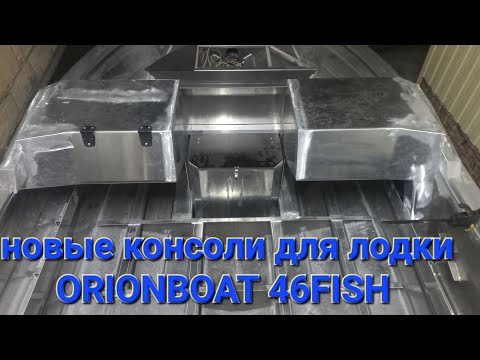

Сечение проводов указанны в мм² От АКБ выходит 4 провода. Два силовых провода 16, минус идет на мотор, плюс идёт на ключ массы. Один 6 идёт на минус к блоку предохранителей. Один 2.5 идёт на помпу автомат. С ключа массы выходит 2 провода. Один идёт на мотор 16. Другой провод 6 идёт на блок предохранителей. На все силовые потребители типа помпы и фары. Идут провода 2.5 и подключено через реле. Сигнальные провода с реле на кнопку идет 1.5 На ходовые огни выходит провод 1.5 потом расходится на 2 провода по 0.75. Один провод идет на ходовые огни, а второй провод идет на подцветку приборов и кнопок. На ЮЗБ, датчик уровня топлива, сигнальный провод тахометра, провод 0.75. А вот если с потребителя выходили алюминиевые провода, то уже приходилось паять. Межконсольный рундук. • межконсольный рундук в лодку ORIONBOAT 46 ... Группа ВК
