Настройка регулятора давления газа РДБК

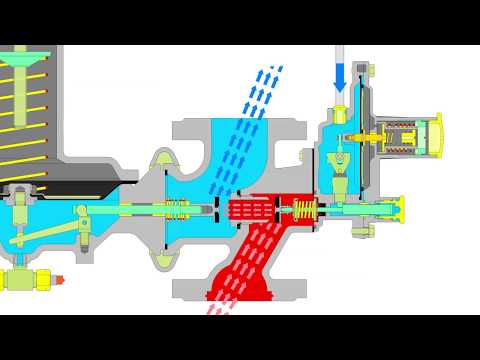

Регулятор РДБК предназначен для снижения входного давления газа и автоматического поддержания заданного давления на выходе, независимо от изменения расхода и входного давления Регуляторы давления газа РДБК предназначены для редуцирования и автоматического поддержания заданного давления "после себя" для природных газов по ГОСТ 5542-87 Регуляторы давления газа РДБК могут устанавливаться на газорегуляторных пунктах ( ГРПШ, УГРШ, ГСГО, ГРПН, ГРПБ, ПГБ ) и в узлах редуцирования газорегуляторных установок ( УГРШ, ГРУ ) промышленных и коммунально-бытовых объектов. Регуляторы РДБК изготавливаются в климатическом исполнении по У2 ГОСТ 15150-69, температура эксплуатации от минус 45 до плюс 40 градусов С. Устройство и принцип работы регулятора РДБК1-50 Регулирующие клапаны регуляторов РДБК1-50, РДБК1-50/35, РДБК1-50/25 имеют фланцевый корпус вентильного типа. Седло клапана сменное. К нижней части корпуса крепится мембранный привод. В центральное гнездо тарелки упирается толкатель, а в него шток клапана, передающий вертикальное перемещение тарелки мембраны клапану регулятора. Шток перемещается во втулках направляющей колонки корпуса, на верхнем конце штока свободно сидит клапан с резиновым уплотнителем. Сверху корпус закрыт крышкой. В верхней и нижней крышках регулирующих клапанов установлены регулируемые дроссели. Регулятор управления прямого действия создает при работе постоянный перепад давлений на регуляторе управления низкого давления, что делает работу регулятора малозависимой от колебаний входного давления. Регулируемый дроссель включает корпус, иглу с прорезью и пробку. Дроссель из надмембранной камеры регулирующего клапана служит для поднастройки регулятора при возникновении вибрации. В данном видео рассматриваем настройку регуляторов давления газа РДБК1-25, РДБК1-50, РДБК1-100, РДБК1-200; РДБК-1П-25, РДБК-1П-50, РДБК-1П-100, РДБК-1П-200; РДБК1-25Н(В), РДБК1-50Н(В), РДБК1-100Н(В), РДБК1-200Н(В). Тема настройки дросселями данных регуляторов относительно сложная, поэтому в данном видео мы ее подробно не рассматриваем. Возможно позже что то снимем на эту тему. Подробнее на сайте 🌐
