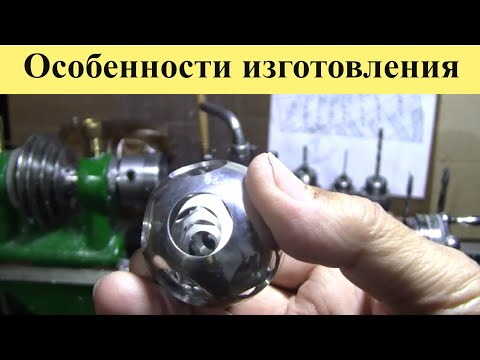

В этом видео расскажу о резцах, которыми изготавливаю шары с додекаэдрами внутри. В шаре 7 додекаэдров. Как я изготавливаю такие шары с додекаэдрами внутри, расположенные друге в друге по принципу матрёшки, показано в одном из моих прошлых видео: • Изготовление ДОДЕКАЭДРОВ в ШАРЕ Приглашаю посмотреть другие видео на моём канале ЮТУБ в плейлистах «Инструмент. Затачивание инструмента»: • Самодельный инструмент. Затачивание инстру... «Изделия из шаров. Работа с шарами» • Изделия из шаров. Работа с шарами «Шары. Сакральная геометрия»:
https://studio.youtube.com/playlist/P... «Самодельный инструмент. Затачивание инструмента»
https://studio.youtube.com/playlist/P... «Станки. Ремонт и доработки. Модернизация»: • Станки. Ремонт и доработки. Модернизация Приглашаю на мой канал на ЮТУБ:
https://www.youtube.com/my_videos?ar=... Адрес этого видео на ЮТУБ: • РЕЗЦЫ для ДОДЕКАЭДРОВ в шаре Адрес этого видео на РУТУБ:
Приглашаю на мой канал на РУТУБ: ANATOLIYSAND+(37710) Резцы, которыми я делаю додекаэдры внутри шара, самодельные, я их вытачиваю из заготовок быстрореза. Эти резцы очень маленькие, сложной формы, тонкие, ажурные. В продаже таких резцов нет. Такие резцы невозможно изготовить на классических заточных станках. Я использую УШМ, небольшие самодельные заточные станки, бормашинки с различными абразивами. Для изготовления такого шара я использую 4 разных резца. Работа этих резцов сложна по нескольким причинам. Точение канавок всегда связано с проблемой выхода стружки из канавки. А здесь канавки внутренние, стружка в канавки набивается под действием центробежных сил. Кроме того, из-за того, что канавки находятся глубоко в шаре и отверстия маленькие, затруднён выход стружки и из канавки, и из отверстия в шаре. Резцы имеют сложную геометрию, так они должны работать и как расточные, и как канавочные. Задние углы у канавочных резцов обычно 1-2 градуса. А я делаю с одной стороны 6-8 градусов, чтобы резец мог работать и как расточной. Обычно у канавочных резцов эта режущая кромка параллельна оси детали. Я её делаю с наклоном примерно 30 градусов. Это делается для того, чтобы при точении канавки этой стороной резца не прорезать грань соседнего, большего, додекаэдра. Переднюю поверхность точу бормашинкой алмазным кругом. И держу ось бормашинки параллельно режущей кромке. Вытачивается лунка и обеспечивается передний угол гамма, примерно 10…15 градусов. Это – угол для точения канавки. Этот резец должен работать и как расточной, то есть должна работать и эта режущая кромка. Поэтому для обеспечения переднего угла гамма и для этой режущей кромки при шлифовании этой канавки держу бормашинку наклонно, примерно 10…15 градусов. Таким образом, ось бормашинки отклоняю от оси отверстия детали в двух плоскостях. Теперь такой резец хорошо режет и как канавочный, и как расточной.
