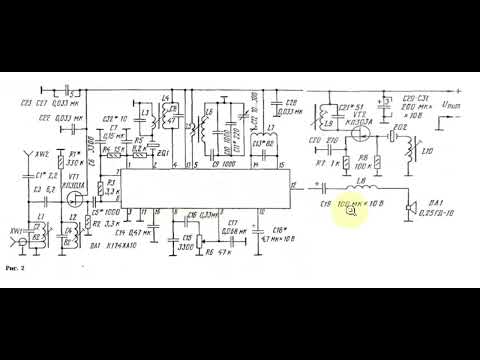

Карманный радиоприемник на микросхеме К174ХА10 Микросхема К174ХА10 разрабатывалась специально для постройки малогабаритных супергетеродинных приемников. Микросхема содержит в своем составе все узлы (смеситель и гетеродин, усилитель ПЧ, детектор, усилитель ЗЧ). В данной схеме для постройки радиоприемника используются только усилитель ПЧ с детектором и усилитель ЗЧ. Благодаря применению специализированной микросхемы удалось максимально упростить сборку и налаживание такого приемника. Приемник работает в диапазоне ДВ или СВ. Магнитная антенна наматывается на ферритовый стержень, длиной 70-80 миллиметров. Катушка L1 для ДВ диапазона должна содержать 5 секций по 40 витков, провода ПЭВ - 0,12. Катушка связи L2 - 20 витков такого же провода. Для приема радиостанций СВ диапазона катушки должны содержать 70 и 10 витков соответственно, причем катушка колебательного контура в этом случае наматывается виток к витку. Cсылка на схему:
