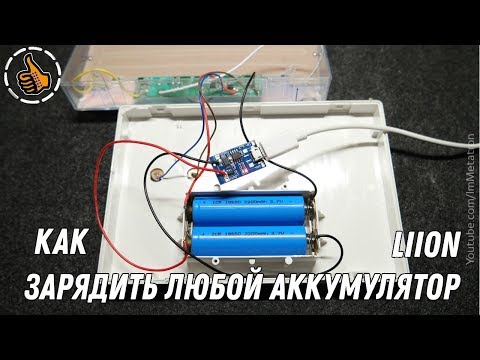

Модуль заряда micro USB TP4056 5В 1А с защитой плата контроля заряда разряда li-ion аккумулятора 18650 Всем привет. Сегодня мы рассмотрим модуль контроля заряда-разряда li-ion аккумуляторов, плату tp4056 с защитой. Как известно, li-ion аккумуляторы довольно капризны в плане эксплуатации и довольно опасны при неправильной эксплуатации. Их нельзя сильно разряжать, заряжать выше напряжения 4.25В, заряжать большим током и устраивать им короткое замыкание, от чего они могут взорваться или загореться. Исключить практически все эти случаю можно подключив аккумулятор через плату контроля заряда-разряда с защитой от короткого замыкания. На АлиЭкспресс такую плату можно приобрести за US $0.30, а с помощью двойного кэшбэка получится еще дешевле. Все подробности в описании. Купить ее можно во множестве магазинов и существует два варианта таких плат. На вид они никак не отличаются, но имеют разные модификации микросхем. Работают эти модули по одному принципу за одним лишь исключением. Одна из этих плат устраивает для подключаемой нагрузки так называемые качели. Когда аккумулятор разряжается до критического напряжения 2.5 В, плата защиты отключает нагрузку от аккумулятора, но, когда напряжение на аккумуляторе немного восстанавливается, плата защиты опять подключает нагрузку к аккумулятору. Все это продолжается до бесконечности, пока аккумулятор не разрядится. Узнать заранее, какую именно плату пришлет продавец невозможно. li-ion аккумулятор к этому модулю подключается к контактным площадкам, подписанным как B+ и B-. Напряжение для подключения нагрузки снимается с контактов OUT+ и OUT-, а напряжение для заряда аккумулятора 5В подается через microUSB разъем, либо через контактные площадки + и -, размещенные возле него. При подключении напряжения 5В плата контролирует ток заряда в зависимости от текущего напряжения на аккумуляторе. Сейчас аккумулятор практически заряжен. На его клеммах 4.17В и плата ограничивает ток до 10 мА. Когда аккумулятор сильно разряжен, ток заряда ограничивается до 1А. Во время заряда на самом модуле загорается красный светодиод. При желании ток заряда можно уменьшить, заменив сопротивление R3 на плате на больший номинал. Заряжается аккумулятор этим модулем TP4056 до напряжения 4.2В, и по окончании заряда на нем загорается голубой светодиод. Также голубой светодиод светится при попытке зарядить заряженный аккумулятор. Во время разряда аккумулятора модуль также контролирует значения тока и напряжения. Разряд аккумулятора осуществляется до напряжения примерно 2.5В, после чего нагрузка отключается. Для многих аккумуляторов — это сильно низкое напряжение, и это нужно учитывать. Но, какое напряжение при этом считать конечным? При разряде аккумулятора током в несколько сотен миллиампер, и отключении его при достижении напряжения 2.5В, уже чрез несколько секунд напряжение на нем немного восстанавливается, и достигает значения минимум 2.8В. Также этот модуль TP4056 имеет защиту от перегрузки и короткого замыкания. Ток ограничивается примерно на уровне 3.2А, а при коротком замыкании цепь просто разрывается. Во время работы плата нагревается не сильно, разве что, при токе 3.2А транзисторная сборка может нагреться до 55 градусов по Цельсию.
