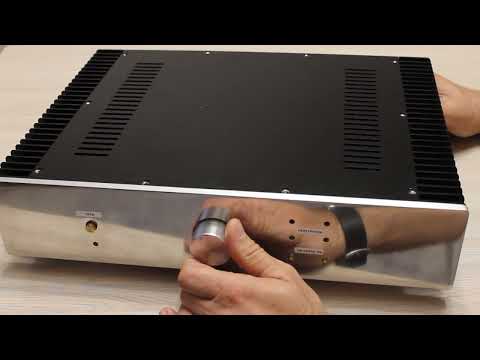

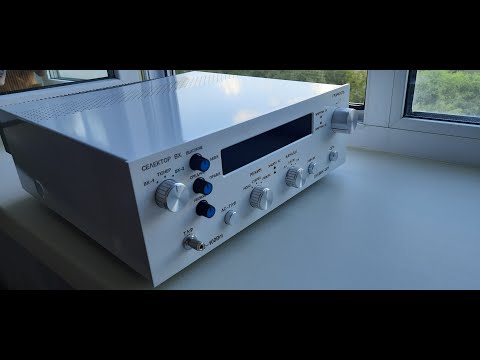

Видео снималось в помощь радиолюбителям! Усилитель полностью делался с нуля! Все платы (11шт.) разводились в программе "Sprint layout" Эл. схема с тембра блока и согласующего усилителя взята с Бриг-001 (1й рев) и разведена в другом варианте (сокращены размеры итд) Трансформатор мотал именно для этого усилителя. Передняя панель покрыта порошковой краской и гравировалась лазерной гравировкой. (платы усилителя вытравлены зеркально, по этому и пришлось ОУ поставить к верх ногами) Ссылки на платы: Плата Усилителя оригинальная - Плата Усилителя с DIP корпусом под ОУ - Плата Защиты АС - Схема Защиты АС - Плата Тембра блока - Схема от Тембра блока - Согласующий усил. для Тембра блока (без него будет замолкать звук на 1-2 сек, если регулятор НЧ крутонуть в минус или в плюс от середины) - Схема Согласующего усилителя 1го канала - Схема Согласующего усилителя 2го канала - Плата стабилизатора для Согласующего усил. и Тембра блока (три выхода по +32В. Нуждается всего два выхода +32В, один на согласующий, второй на Тембр блок) - Схема платы Стабилизатора - Плата печатная фильтра питания - Светодиодная индикация с Алиэкспресс - Передняя панель -
