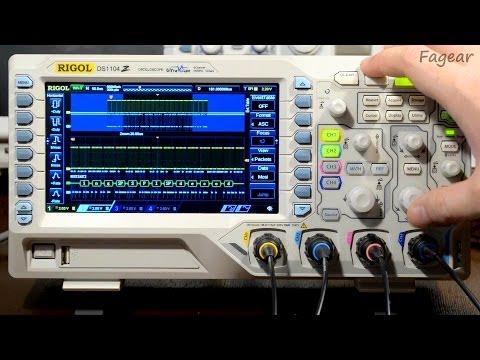

Стоит ли платить 10 тыс. рублей сверху за встроенный в осциллограф генератор сигналов или всё же добавить ещё немного и купить отдельный? Ответ внутри видео. По возможностям встроенные в осциллографы DS1074Z-S, DS1104Z-S, DS2072A-S, DS2102A-S, DS2202A-S и DS2302A-S генераторы одинаковы. Я постарался рассказать, что же они могут и как это соотносится с наиболее дешёвым генератором от Rigol - DG1022. Характеристики встроенного генератора: Количество каналов: 2. Частота дискретизации: 200 Мвыб/с. Вертикальное разрешение: 14 бит. Объём памяти: 16 тыс. точек. Формы сигнала: синус (до 25 МГц), меандр (до 15 МГц), пила (до 100 кГц), импульс (до 1 МГц), белый шум (25 МГц), произвольной формы (до 1 МГц). Модуляция: амплитудная модуляция (АМ/AM), частотная модуляция (ЧМ/FM). Содержание: 00:00 - BOT 01:12 - вызов меню управления генератором в DS1104Z-S 02:52 - основные характеристики 03:22 - доступные формы сигнала 05:04 - способы ввода значений 12:04 - ограничения на различных формах сигналов 22:26 - способы модуляции сигналов 27:28 - минимальные частоты и амплитуды 29:23 - сравнение с DG1022 Приборы предоставлены на тестирование ООО «Измерительные Системы и Технологии» (
