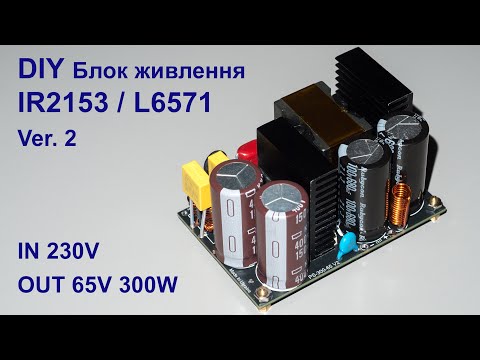

DIY резонансний блок живлення IR2153 / L6571 на 65V 300W

Саморобний резонансний блок живлення для пеертворювача ЛБЖ RK6006 Розрахункові індуктивності контура: Lm - 180 мкГн Індуктивність намагнічування первинної обмотки Lr - 57.5 мкГн Резонансна індуктивність контура Lt - 237.7 мкГн Загальна індуктивність контура Без проблем буде працювати з відхиленнями +/- 5% , з більшим відхиленням теж буде працювати, змінитися максимальна потужність і діапазон вхідної напруги. Lr = Ls + Ldr складається з індуктивності розсіювання первинної обмотки і індуктивності додаткового дроселя, чим буде більша Ls ти меншої індуктивності потрібен буде дросель Індуктивність первинної обмотки підбирати повітряним проміжком рівною Lm + Ls Підтримка каналу:    / @ua_power   Більш детально про LLC резонансники тут -    • IR2153 / L6571 - якісний стабілізований бл...   Схема -
PCB -
