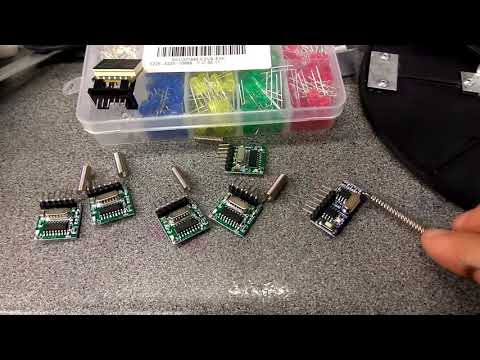

В этом видео покажу как сделать пейджер для электронного сигнализатора поклевки своими руками. Стоимость доработки 200 рублей. Схема сигнализатора с пейджером очень проста для повторения. Это 1 часть, в следующем видео будет продолжение. Такой пейджер можно адаптировать для разных моделей сигнализаторов поклевки, для фидера, донок, закидушек, резинок и любых других рыболовных снастей, где можно зафиксировать поклевку. Коротко об основных элементах. Приемник RX480R, передатчик TX118SA применяют их на платформе ардуино, там кстати очень много интересных модулей работающих без программирования. Нужно уделить время простой настройке. Приемник программируемый и имеет 7 режимов. Для рыбалки оптимально подходят первые два. В первом режиме нужный канал выдает сигнал, пока передатчик с этого же канала посылает сигнал. Во втором режиме канал на приемнике фиксируется во включенном положении, а выключается повторным сигналом с передатчика. Ну короче на первом светодиод загорается и гаснет, а на втором горит до появления повторного сигнала с передатчика. На плате есть кнопка программирования. Восемь коротких нажатий сбрасывают привязку к передатчикам. Одно короткое нажатие включает первую программу и можно привязать передатчик подавая с него сигнал пока приемник не закончит фиксацию (перестанет мигать системным светодиодом клемма «VT»). Два коротких нажатия – это вторая программа, также нужно подать сигнал с передатчика для привязки. В таком режиме видно какой сигнализатор сработал и куда надо поспешить. ====================================================== Вторая часть - • Как сделать пейджер для сигнализатора... Третья часть - • Как СДЕЛАТЬ ПЕЙДЖЕР для сигнализатора... ====================================================== Сайт канала -
