Я построил кофемашину на базе Arduino

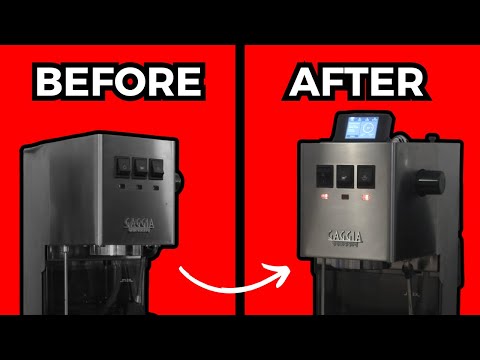

Обновлённое руководство 👉    • I Built a Custom Espresso Machine - Projec...   Это запись сборки о том, как я превратил свою Gaggia Classic Pro (RI9380) в кофемашину на базе Arduino. Видео получилось длинным, поэтому я добавил временные метки ниже. Спасибо Zer0-bit и всему сообществу Gaggiuino за всю проделанную ими работу, чтобы сделать этот проект возможным. Ознакомьтесь с документацией ниже, чтобы узнать актуальную информацию о том, как собрать свой собственный! ПРИМЕЧАНИЕ: На 10:03 показаны платы max6675 и диммера с разъёмами DuPont. Рекомендуется их припаять, так как со временем они выходят из строя и могут привести к проблемам в будущем. Скоро я выпущу видеообновление о том, как это исправить, а пока просто не забудьте ПРИПАЯТЬ ЭТО. Документация:
Github:
Instagram:   / rjwhatn0w   Видео Bosque:    • Gaggiuino: How to build an endgame espress...   0:00 Вступление 1:57 Отказ от ответственности 2:12 Arduino Nano AT328 2:14 Плата расширения Arduino 2:17 Термопара MAX 6675 2:18 Датчик термопары с винтовым креплением C-M4 2:20 Подключение датчика 2:24 Распаковка ЖК-дисплея Nextion 2:34 Подключение к плате Arduino Nano 3:02 Твердотельное реле 3:09 Подключение к компьютеру 3:13 Загрузка базового программного обеспечения 4:12 Добавление библиотек компонентов 6:02 Загрузка ПО Arduino 7:05 Загрузка ПО Nextion 7:35 Модуль диммера RobotDYN 4A-400V 7:39 Датчик давления 0-1,2 МПа 7:42 Источник питания 12 В/1 А и понижающий преобразователь 12 В/5 В 7:53 Подключение источника питания и понижающего преобразователя 8:33 Объединение проводов заземления 8:56 Объединение проводов 5 В 9:08 Подключение проводов датчика давления 9:11 Подключение проводов датчика температуры 9:21 Обновление информации о ходе работ 10:18 Подготовка соединительных кабелей 10:26 Подготовка разветвительных кабелей 10:38 Добавление лепестковых разъёмов к источнику питания 10:48 Добавление лепестковых разъёмов к реле 10:54 Подготовка кабелей для кнопки приготовления напитка 10:57 Подготовка кабелей для кнопки подачи пара 11:10 Добавление проводов и лепестковых разъёмов к диммеру 11:39 Знакомство с Gaggia Classic Pro от RI9480 12:05 Вводим кнопку питания 13:42 Снимаем паровую трубку 13:50 Отсоединяем бойлер 13:57 Наносим термопасту на датчик 14:03 Находим оригинальный термостат 14:13 Снимаем термостат и устанавливаем на него наш датчик 14:27 Соединяем разъёмы термостата заваривания 14:34 Подключаем датчик температуры к MAX6675 14:47 Подготавливаем реле SSR 14:52 Отсоединяем термостат пара и подключаем реле SSR 15:17 Подключаем провода для заваривания и подачи пара 15:31 Вводим в выключатель пара 16:00 Вводим в выключатель заваривания 16:13 Отсоединяем насос 16:21 Отсоединяем разъёмы насоса 16:39 Вместо этого подключаем к модулю диммера 17:31 Вставляем датчик давления в оранжевый армированный шланг 18:52 Использование корпуса, напечатанного на 3D-принтере, для защиты электроники 19:35 Защищаем SSR 19:55 Тест питания 20:58 Резьбовое подключение к задней панели 21:03 Собираем всё обратно 21:22 Тестируем переключатель режима заваривания 21:32 Прекрасный график 21:43 Заключение 22:30 Первый снимок И ещё, пишется Gaggiuino, а не Gagguino 🤓
