Здравствуйте! Я вам рад, но ваше время тратить не буду, призывы подписаться и пожелания Доброго времени суток и прочую чепуху вы не дождётесь )) Если вы уверены что я что-то делаю не так, приму к сведению, если у вас возникнут вопросы на которые я смогу ответить, я отвечу. В переписке с пользователями моего канала возникла просьба подумать над изготовлением безопасного резца ромбика. Обычный ромбик нередко портит заготовку неконтролируемо врезаясь в одну из сторон детали и переворачиваясь. Удержать его нереально без специальных приспособлений. Причём чем острее угол заточки боковых граней, там лучше он режет, но и тем быстрее зарывается в дерево с ударом и повреждением заготовки. У меня есть стандартный резец ромбик, я его сделал сам пару лет назад из покупных твёрдосплавных пластин, описание вот тут: • Самодельный резец по дереву твёрдосплавной...
На этот раз я пытаюсь придумать как исключить или минимизировать склонность резца к ударам и захвату заготовкой. Проблема с отводом стружки сразу от двух режущих граней. Почти у всех резцов стружка летит в лицо, а если сделать ограничители врезания, то вторую грань не удастся использовать, хотя можно сделать как я уже не раз делал отвод стружки вбок, и если надо проточить противоположную сторону детали, то перевернуть резец и проточить на обратном вращении. Усилие резания в разы ниже чем обычными скребками, поэтому считаю такой вариант допустимым, хотя и небезопасным при точении по наружным поверхностям, по торцевым поверхностям таких ограничений нет. Со стадии проектирования, не завершив, я приступил к изготовлению экспериментального образца. Вырезал в прутке диаметром 10 мм площадку, только потом понял, что не учёл толщину твёрдосплавной пластины. Ну и ладно, решил в ограничителе вырезать паз под эту пластину. Потом припаял латунью твёрдосплавную пластину к площадке, вырезанной в прутке и стал затачивать канавку чтобы получилась стрелочка с углублением, через которое будет отводиться стружка. Заточить твердосплав можно только алмазными камнями или эльборовыми, из карбида кремния хуже и непроизводительно, камень сыпется. Я затачивал дисковыми с али, они с напылением и гальванической связкой, если не напирать, то результат будет. Затачивал при помощи «дремеля» Диски 20 мм диаметром, и хвостовик 3 мм. Сначала резец забивался стружкой, потом я вдвое увеличил проставкой расстояние до ограничительной пластины и дело пошло на лад. Стружка в лицо не летит, рез чистый, можно работать в разбежку для увеличения острой канавки в заготовке. По факту получился маленький мейсель, только безопасный и с левой и правой рабочей поверхностью. Пожалуй ошибка и недоработка проекта в голове и на бумаге дала положительный результат )) Мои размышления о том каким должен быть резец-ромбик — вот тут:
https://vk.com/video-229066380_456239030 • Безопасный резец ромбик из твёрдосплава, д...
Мои размышления о том каким должен быть резец-ромбик вот тут: • Анонс ещё одного безопасного твёрдосплавно...

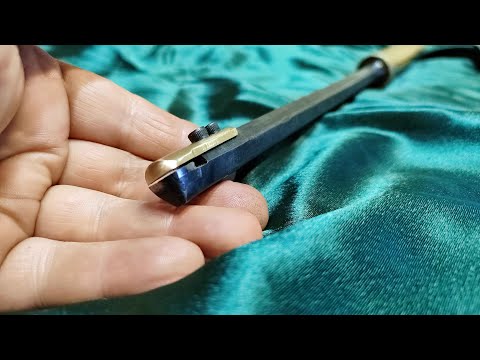

На этот раз резец сделал из стандартной пластины ромба для токарных работ по дереву. На видео я рассказал и показал как сделать такой резец, если у вас возникнут вопросы, я отвечу по мере моего разумения ))
