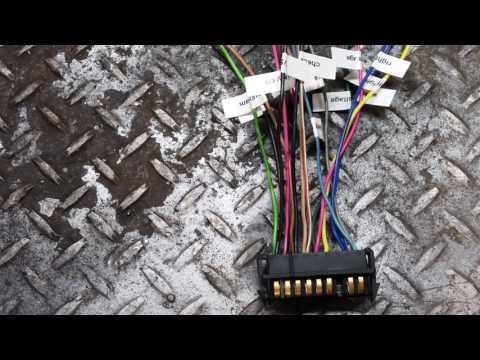

Проект 1984 C10 ---- Замена LS, часть 13-1 (замена кластера с использованием квадратного корпуса ...

Страница Facebook с подробной письменной информацией:   / 267895843406925   Использованные детали: Датчик давления масла ACDelco D8032 Датчик температуры охлаждающей жидкости ACDelco 12551708 Разъём/косичка Standard Motor Products HP4440 Комплект адаптеров для измерения давления масла и электронной температуры Equus 9848 Ниже представлена ​​схема подключения до и после модификации распиновки ПРОВОДКА СТАНДАРТНОГО РАЗЪЁМА ПРИБОРНОЙ ПАНЕЛИ Номер, функция и цвет контакта 1 Лампа дальнего света: зелёная 2 Подсветка панели приборов: серая 3 Масса: чёрная 4 12 В, питание с ключом: розовая/чёрная 5 Давление масла: бежевая 6 12 В, питание с ключом: панк/чёрная 7 Указатель уровня топлива: розовая 8 Масса: чёрная 9 Температура охлаждающей жидкости/воды: бирюзовая 10 Земля, черный 11 Левый поворот, светло-голубой 12 Правый поворот, темно-синий 13 Ремень безопасности, желтый 14 Пустой 15 Масло/Подсос, темно-синий 16 12 В, питание, розово-черный 17 Предупреждение о тормозах, бежево-белый 18 Указатель уровня топлива, розовый ПОСЛЕ РЕМОНТА Схема подключения после ремонта Номер контакта, функция и цвет 1 Дальний свет, зеленый 2 Земля, черный 3 Давление масла, бежевый 4 12 В, питание, розово-черный (соедините провод № 17 с этим проводом) 5 Генератор: Я подключил темно-зеленый провод, снятый с другого номера. Его можно было бы выбросить, но я его использовал повторно. 6 Пустой 7 Пустой 8 Температура охлаждающей жидкости/воды, тёмно-синий 9 Подсветка панели приборов, серая 10 Левый поворот, бирюзовый 11 Правый поворот, тёмно-синий 12 Пустой 13 Предупреждение о ремне безопасности, жёлтый 14 Указатель уровня топлива, розовый 15 Предупреждение о тормозе, бежевый/белый 16 Лампа Check Engine (провод от жгута проводов LS (вам нужно добавить провод здесь. Я использовал тот, который был отсоединен при переделке) 17 12-вольтовое питание, розово-чёрный (подключите этот провод к № 4) 18 Провод скорости VSS (вам нужно добавить провод здесь после переделки. Я использовал тот, который был отсоединен) Загляните ко мне или найдите меня на Facebook: Lonnie Rice ...   / lonnie.puppetkicker   У меня также есть фан-страница в Facebook, которая находится здесь ...   / lonniesgarage   Вы также можете связаться со мной в Google+...
У меня также есть наклейки на продажу. Просто спросите меня, как их получить. ----------------------------------------------------------------- ——-††††——- ——-††††——- ††††††††††††† †††††††††††† ——-††††——- ——-††††——- ——-††††——- ——-††††——- ——-††††——- ——-††††——- *ВСЯ СЛАВА МОЕМУ ГОСПОДУ **ИИСУСУ ХРИСТУ* «Все права на этот материал принадлежат мне» ▼▼▼▼ Отказ от ответственности: ....Не пытайтесь повторить это дома без посторонней помощи и/или наблюдения..... Мои видео созданы исключительно в образовательных и развлекательных целях. Перед использованием любых электроинструментов обязательно проконсультируйтесь со специалистом и пройдите обучение. Я не несу ответственности за несчастные случаи или ущерб, нанесенный вам или чьей-либо собственности.... Действуйте на свой страх и риск!!!!!! ✞Подпишитесь, если хотите получать новые видео в ленту...    / lonniesgarage   ✙Загляните на мой канал YouTube, чтобы посмотреть больше видео...    / lonniesgarage
