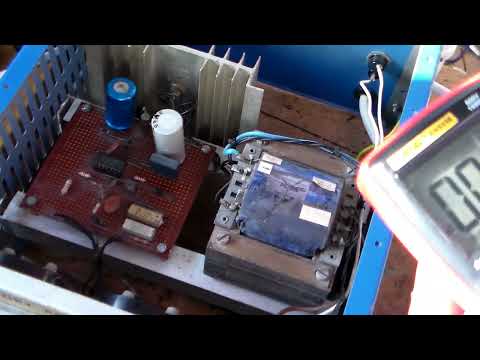

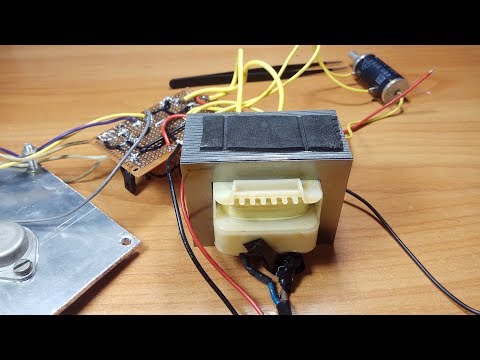

Самодельный мощный лабораторный блок питания Информация для самых начинающих : Вот даташит открываешь у него страницу 7 и перерисовываешь эту схему себе в тетрадку и возле микросхемы рисуешь цифру 4 и пишешь параллельно, что означает , 4 штуки в параллель. ( параллельно это значит первые выводы всех микросхем соединены вместе, вторые выводы всех микросхем соединены вместе и третьи выводы всех микросхем соединены вместе и наружу выходят всего 3 вывода ) И естественно есть ещё трансформатор , выпрямитель , сглаживающий конденсатор , предохранитель, выключатель это всё стандартно. Естественно трансформатор должен иметь соответствующую мощность, выдавать нужное напряжение при нужном токе. Диодный мост должен быть рассчитан на ток больше , чем нужно, то есть должен быть с запасом и конденсатор фильтра должен иметь 2000 микрофарад на 1 ампер тока нагрузки. То есть к примеру если у нас 10 ампер ток нагрузки , значит его ёмкость должна быть 20000 микрофарад. Ещё надо учитывать что напряжение на конденсаторе фильтра в корень из 2 раз выше, чем переменное на вторичной обмотке трансформатора. Ещё надо учитывать что у микросхемы LM317 есть предельно допустимое напряжение между входом и выходом и равно 40 вольт, о чём написано на странице 2 даташита. То есть для регулируемого источника от самого минимума , нельзя на вход стабилизатора подавать более 40 вольт, а желательно ещё меньше, чтоб запас был побольше.
