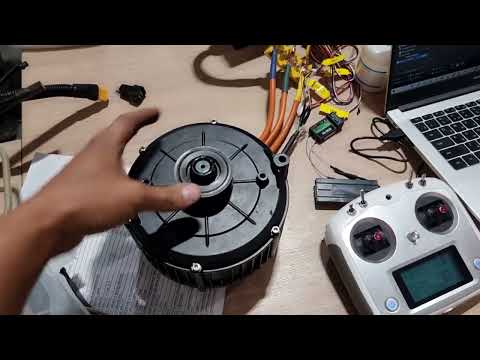

Электромотор PMSM QS 180 8000W 4 пары полюсов оснащён энкодером абсолютного положения 4096. Выполнен на микросхеме датчика положения магнитного угла с нулевой задержкой. Определение угла происходит по кольцевому магниту с одной парой полюсов, установленному на торца вала. Работает в режиме вывода сигналов ABZ+PWM. Сигналы А и В смещены по фазе друг относительно друга на четверть оборота, сигнал Z даёт один импульс за оборот в нулевом угле, их разрешение составляет 1000 импульсов 4000 шагов на оборот. Сигнал PWM это ШИМ, коэффициент заполнения которого пропорционален измеренному углу.
