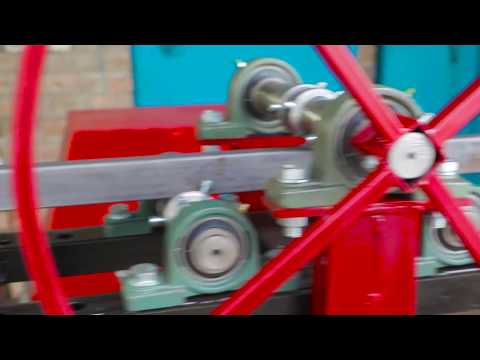

Подробная видеоинструкция по изготовлению своими руками трубогиба для квадратной профильной трубы, предназначенной для ферм арочной зимней теплицы, точнее — солнечного вегетария, сооружение которого я начал прошлым летом. Для изготовления самодельного трубогиба мне потребовалось 3 м металлического уголка 50х50 мм, 2 м полосы 4х40 мм, две пластины с примерными размерами 140х160 мм и толщиной 10 мм, резьбовая шпилька М14 длиной 30 см, три вала с рабочим диаметром 40 мм и шейкой диаметром 20 мм, 6 стандартных обойм с подшипниками и 4 установочных кольца DIN705 А 40х63х18 мм. Конструкция трубогиба классическая. На станине закреплены два опорных ролика: приемный и подающий. Расстояние между ними 50 см. В центре станины расположен винтовой пресс с ведущим роликом. Максимальная ширина сгибаемой трубы 30 мм, максимальная высота сгибаемой трубы 50 мм, свободный ход каретки пресса с ведущим роликом 90 мм. Столярные изделия своими руками 3 недели назад Ребята! Может не поленитесь, прежде чем спрашивать, глянете комментарии! Уже раз 30 отвечал на этот вопрос. Повторяю еще раз :-) Подшипник с обоймой покупал этот:
Кольца заказывал здесь:
Если Вас интересуют чертежи и электрическая схема, напишите мне на почту kolegvova@gmail.com. ОГЛАВЛЕНИЕ Часть 2 0:32 Прижимной винт 2:51 Ворот ведущего ролика 4:35 Опорные ролики 6:41 Сборка и регулировка 11:41 Проверка работы Часть 1. Изготовление корпуса: • Трубогиб для зимней теплицы. Часть 1. Из... Если Вам понравился этот ролик и Вы хотите получать уведомления о моих новых работах, подписывайтесь на мой канал:
