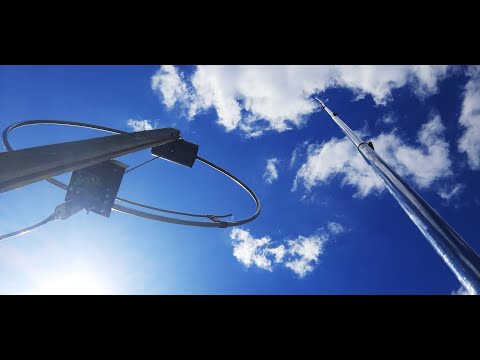

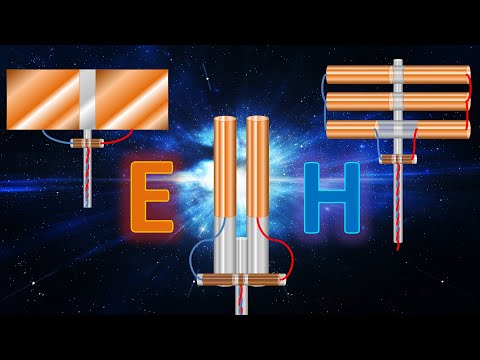

Как работает направленная антенна рамка с полуэкраном. Полуэкранированная рамочная антенна. Зигзагообразные антенны, биквадрат, Харченко, двойной квадрат • Зигзагообразные антенны, биквадрат Ха... Магнитные антенны, вибраторные, контурные, ферритовые и подземные • Магнитные антенны, вибраторные, конту... Фрактальные антенны и линии задержки. Часть 2
Видеокурс "Антенны"
Усилители Мощности
Комплекс уроков "Электричество"
Основы работы электронных генераторов
Мини-курс "Сборка повышающих блоков"
Инструкция по сборке преобразователей напряжения
Группа ВК
http://vk.com/crit1 Проект "Научная Критика" -
Telegram
Поддержать автора материально:
https://www.donationalerts.com/r/timu... эпизод, фильм, 2021, радиотехника, рамочная антенна, петлевая антенна, экран, диполь, длина волны, электрическое поле, радиоволны, зигзагообразные, диаграмма направленности, поляризация, колебательный контур, индуктивность, ёмкость, конденсатор, частота, магнитное поле, вибратор, #а4, #песня, #эпизод, #фильм, #2021, #радиотехника, #рамочная #антенна, #петлевая антенна, Приветствую, друзья. С Вами Тимур Гаранин. В прошлом ролике многие просили объяснить, как работает рамочная антенна с полуэкраном. Этим мы и займёмся сегодня. Но, кроме этого, я заметил, что большое количество людей валит в одну кучу рамочные антенны и петлевые. А ведь это совершенно разные типы антенн. Поэтому сначала нужно ликвидировать путаницу, а затем переходить к обсуждению рамки с полуаэкраном. Итак, что такое и как работают петлевые антенны? Для начала представим себе полуволновой диполь. Суммарная длина его полотна, очевидно, равна половине лямбда. По центру находится точка максимума тока, куда подключается кабель. А по краям точки максимального потенциала. А теперь к концам диполя подключим ещё один такой же диполь. Теперь суммарная длина полотна стала равна целой лямбда. Но так как направление тока в полотне меняется каждые полволны, то в добавленном отрезке ток течёт в противоположную сторону. Например, если в диполе он протекал по часовой стрелке, то в дополнительном отрезке он протекает против часовой стрелки. Но в пространстве полотно сфазировано таким образом, что его половины создают синфазное электрическое поле с той же поляризацией, с которой его создал бы диполь. То, что мы получили – это петлевой вибратор Пистолькорса. Другие известные примеры петлевых антенн – это зигзагообразные антенны (известные также как Харченко), круглые петли (известные как лупы), квадратные петли (которые часто называют рамками, внося путаницу). А также все их сдвоенные и счетверённые варианты. Во всех случаях длина полотна петлевых антенн кратна целому количеству длин волны. Токи в полотне меняются каждые полволны, и сфазированы в пространстве так, чтобы создавать синфазное электрическое поле. В каком направлении распространяется это поле? Максимум диаграммы направленности петлевых антенн всегда расположен перпендикулярно плоскости петли. Петлевые антенны работают с электрической составляющей поля и создают волну с такой же поляризацией, как создавал бы одиночный диполь. Петлевые антенны не имеют никакого отношения к колебательным контурам с сосредоточенными параметрами. Поэтому никакого конденсатора параллельно петле вы никогда не увидите, равно как и сама петля не является сосредоточенной индуктивностью. А как же устроены рамочные антенны? Контурные рамочные антенны представляют собой колебательный контур с сосредоточенными параметрами – кондесатором и индуктивностью. Длина провода рамочной антенны всегда меньше половины длины волны. Поэтому ток течёт в витках индуктивности везде в одну сторону, либо везде по часовой, либо везде против часовой стрелки. В ферритовых антеннах длина провода может быть значительно меньше, чем половина длины волны. Например для трёхкилометровых волн может использоваться однослойная обмотка с проводом длиной в пару десятков метров. Очевидное отличие от петлевых антенн – это присутствие конденсатора в колебательном контуре рамочной антенны. Частота этого колебательного контура обычно и подстраивается изменением ёмкости этого конденсатора. Но есть магнитные антенны и без конденсатора. Это вибраторные магнитные антенны. Они представляют собой отрезок полотна, свёрнутый в кольцо и работающий в режиме четвертьволнового резонанса. Рамочные антенны работают с магнитной составляющей волны, создавая в ближней зоне переменное магнитное поле. Максимум диаграммы направленности рамочных антенн лежит в плоскости витков катушки, что явно отличается от ДН петлевых антенн.
