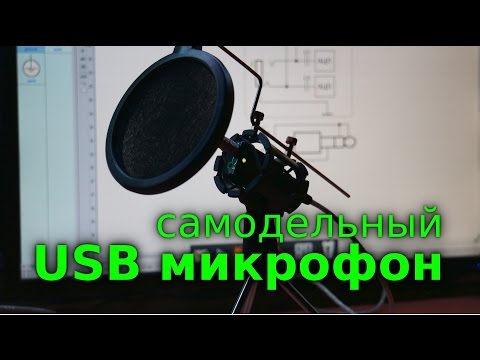

stm32f103c8t6 самодельный USB микрофон, построенный на базе микрофонного модуля MAX9814 и популярного микроконтроллера. Весь звук для видео был записан на этот микрофон. Применен самый популярный микроконтроллер stm32f103c8t6, любители ардуино его называют STM32 Blue Pill. Работа микрофона была проверена на windows7 32\64 битной версии и на linux (операционная система Raspbian rasperry pi 3b).АЦП работает на скорости 256kHz, затем частота дискретизации понижается до 32kHz путем усреднения каждых 8 выборок АЦП. Дабы избавить ВАС от проблем со сборкой проекта я предоставляю готовый hex файл для прошивки. Который можно легко залить не имея программатора под руками, это подойдет любителям ардуино. Инструкции по прошивке есть в видео. 00:00 stm32f103c8t6 самодельный USB микрофон на базе микрофонного модуля MAX9814 00:47 схема соединений 01:00 одна из частей прозрачного корпуса напечатанная на 3D принтере. 01:00 прошивка hex файла с помощью STM32 ST-LINK Utility. 02:00 подключаем к ПК прошитую stm32 плату, установка драйверов. 02:20 прошивка stm32 c помощью USB UART-TTL переходника. 02:20 stm32 Flash Loader Demonstrator. 03:00 подключение микрофонного модуля MAX9814 к stm32. 03:14 stm32 USB микрофон в диспетчере устройств windows7. 03:25 подключаем самодельный USB микрофон к raspbery pi3. 04:05 захват звука с помощью программы Audacity 04:13 звук с микрофона без обработки !!!. 04:33 программная реализация. 06:08 настройка таймера. 07:18 настройка АЦП. 09:19 обработчик прерывания. 10:09 передача звука по USB. 10:42 прозрачный корпус для микрофона на 3D принтере. программирование stm32 за час • STM32 c чего начать?Быстрый старт с н... Если остались вопросы по прошивке stm32 воспользуйтесь поиском со следующим содержанием: 1.прошивка stm32 flash loader demonstrator 2.прошивка stm32 через uart 3.прошивка stm32 ST-LINK Utility Используемые программы для прошивки STM32: 1.STM32 ST-LINK теперь уже это программа STM32CubeProgrammer 2.stm32 Flash Loader Demonstrator теперь уже это программа STM32CubeProgrammer .hex файл для прошивки и схема соединений микрофона исходник Материалы : 1.st_link программатор отладчик 2.stm32f103c8t6 отладочная плата 3.max9814 микрофонный модуль
