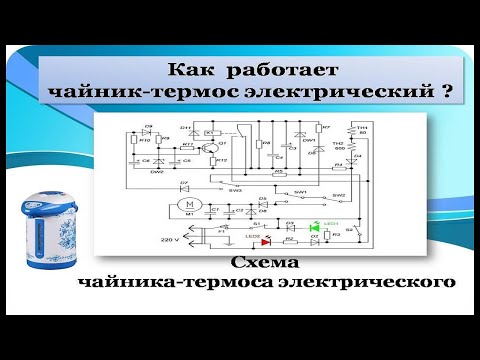

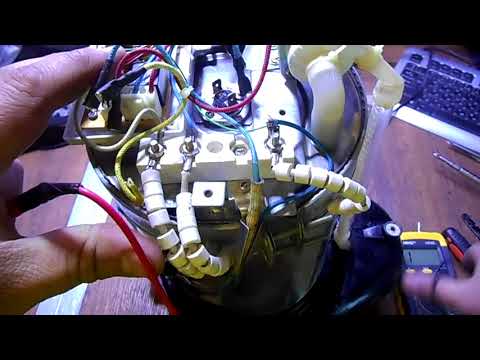

Принципиальная схема термопота - чайника - термоса

Принципиальная схема термопота - чайника - термоса Элемент: Позиционное обозначение Маркировка/номинал/параметры Диод D2 - D9,D11 1N4007 Стабилитрон DW2 1N4742A Конденсатор электролитический C2 470 мкф. 35 вольт. Конденсатор электролитический C3 220 мкф. 25 вольт. Конденсатор электролитический С5 470 мкф. 25 вольт. Конденсатор электролитический C6 4,7 мкф. 50 вольт. Конденсатор C1,C4 0,1 мкф Транзистор Q1 2SC9014 Кнопка SW1,SW2,SW3 250 вольт, 1 ампер Светодиод LED1,LED2 рабочее напряжение 3 вольта Реле K1 JVC-7F, 12 VDC-1ZA, coil - 12 VDC Резистор R2 82 кОм. ~0,5 Ватт Резистор R3 68 кОм. ~0,5 Ватт Резистор R4 180 Ом. ~2 Ватт Резистор R5 150 Ом. ~2 Ватт Резистор R7 100 Ом. ~1 Ватт Резистор R8 5,1 кОм. ~0,25 Ватт Резистор R9 270 Ом. ~2 Ватт Резистор R10 10 кОм. ~0,125 Ватт Резистор R11 100 кОм. ~0,125 Ватт Резистор R12 10 Ом. ~0,125 Ватт Электромотор М1 DB - 2 (8 - 12 V) Термовыключатель S1 KSD302 или KSD201 (~105°C - 125°C; 10A 250V) Термовыключатель S2 KSD302 или KSD201 (~93°C - 100°C ;10A 250V) Термопредохраниитель F1 Tf 157°C 10A 250V (SHENG PING) Cсылка на схему:
