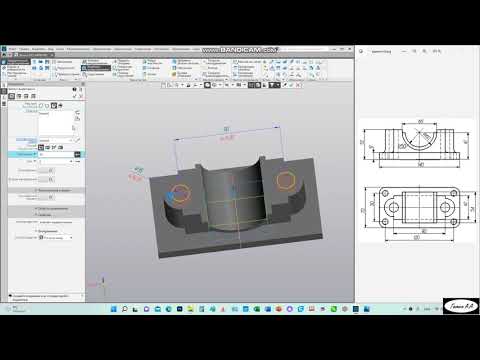

Тут у нас есть: Назначение материала деформируемая Бронза (БрАЖ9-4); Элемент "Ребро жесткости"; Создали дополнительную плоскость на цилиндре функцией "Касательная плоскость" для вырезание отверстия; Назначение "Главный вид" для первого вида на чертеже; Чертеж по модели; Дополнительно три вида функцией "Проекционный вид"; Изменили формат листа с А4 на А3; Сложный разрез; Исправляем ошибку на чертеже, изменяя элемент в 3д модели; Включаем "Не видимые линии" на видах; Расстановка размеров.
